示波器可用于电磁干扰(EMI)排查?仍然不够确定?

录入:edatop.com    点击:
在上一部分中,我们通过RTO强大的频谱分析功能展示了其在EMI排查方面的巨大潜力。RTO上面的一些新且强大的特性,如多重重叠的FFT算法、选通的FFT分析功能和频谱模板违规测试和捕获,所有的这些都能够给您的实际EMI调试诊断带来极大的便利性。

为了能够在实际调试中最大化地利用这些新特性,我们先来回顾一下工程师在排查EMI问题所面临的最常见的挑战,并探讨RTO示波器在这方面的测试分析能力。

1、骚扰信号往往小到mV级别

一般情况下,电磁干扰被捕获和分析的信号幅度往往在mV(1mV=60dBuV)级别。在该档位下,传统的示波器要么无法做到全带宽的测试,要么无法真实显示1mV/div的量程(依赖软件放大来达到1mV/div)。因此,为了捕获这些非常低振幅的信号,就要求示波器具有高灵敏度和高动态测量。

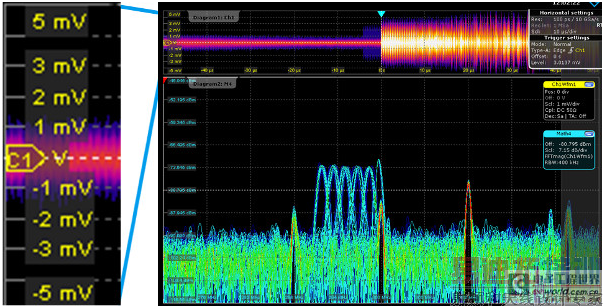

图1:这是一个使用近场探头捕获骚扰信号的典型案例。请注意左侧1mV/div设置下的放大画面。一个具有真实1mV/div量程的示波器才具有完整捕获这类微小信号的能力。
图1:这是一个使用近场探头捕获骚扰信号的典型案例。请注意左侧1mV/div设置下的放大画面。一个具有真实1mV/div量程的示波器才具有完整捕获这类微小信号的能力。

2、区分出无用的骚扰行为

为了了解被测件EMI的本质,需要在整个感兴趣的频段内判明EMI问题的总体分布,判断骚扰是由磁场还是电场产生、是宽带的骚扰还是窄带的骚扰。示波器的一个重要的特点是既能够在高到GHz级别的频段上进行捕获,了解被测件在宽带范围内的总体分布;又能够灵活地调整FFT的分析频跨方便对不同的宽带或窄带骚扰进行分析。

图2:上图:频谱跨度覆盖DC-1GHz;下图:频谱覆盖从125MHz到175MHz。EMI排查的典型做法一般是从宽带开始,特别是当故障频点位置未知的情况下,更显得尤为必要;当异常频点出现时,可以马上修改FFT的分析频跨以获得更好的分析效果。
图2:上图:频谱跨度覆盖DC-1GHz;下图:频谱覆盖从125MHz到175MHz。EMI排查的典型做法一般是从宽带开始,特别是当故障频点位置未知的情况下,更显得尤为必要;当异常频点出现时,可以马上修改FFT的分析频跨以获得更好的分析效果。 [p]
