基于LabVIEW 的柴油机故障诊断虚拟仪器开发

录入:edatop.com    点击:

  0 引言

   柴油机 运行状态的实时监测和故障的快速诊断是当前 柴油机 应用领域的一个难点。 柴油机 声音信号属于非线性信号,其构成复杂、信噪比低,传统平稳信号的时频域分析方法不能满足需要。分形理论的发展为非线性、非平稳信号的处理提供了新的思路。分形维数是定量描述混沌吸引子“奇异”程度的一个重要参数,其中关联维数对系统吸引子的不均匀性反映敏感,能够反映吸引子的动态结构,可以有效地对 柴油机 地故障进行诊断。文中开发了一套以 Labview 为平台,基于分形理论,使用 柴油机 声音信号进行 故障诊断 的虚拟仪器。

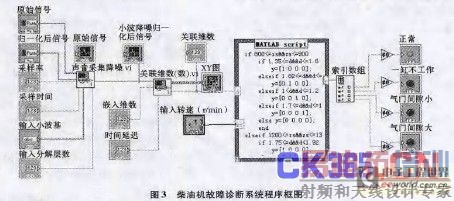

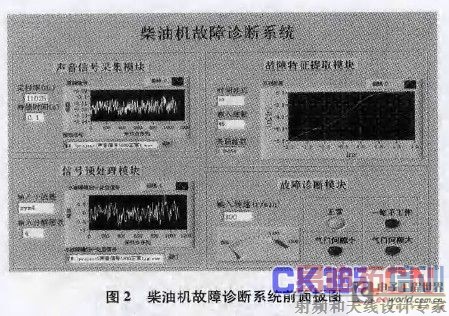

  1 系统的总体结构

  1.1 硬件平台

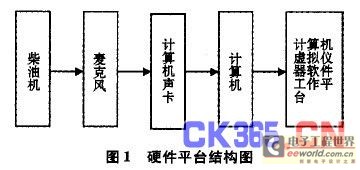

  系统的硬件平台主要包括麦克风和计算机。其结构如图1所示。

  影响采集信号准确性的主要因素是信号的采样率,由采样定理可知:采样率必须高于信号最高频率的2倍,这样采样信号才能保留原信号的全部信息,不发生频域混叠。所以声卡的选择尤为重要。从数据采集的角度来看,计算机声卡同时具有A/D和D/A转换功能,不仅价格低廉,而且兼容性好、性能稳定、灵活通用,重要的是 LabVIEW 中提供了一系列使用Win—dows底层函数编写的与声卡有关的函数,由于使用Windows底层函数直接与声卡驱动程序打交道,因而封装层次低,速度快,而且可以访问、采集缓冲区中任意位置的数据,具有很大的灵活性,能够满足实时采集的需要。

  衡量声卡的技术指标包括复音数量、采样频率、采样位数(即量化精度)、声道数、信噪比(SNR)和总谐波失真(THD)等。复音数量代表声卡能够同时发出多少种声音,复音数越大,音色就越好,播放声音时可以听到的声部越多、越细腻。采样频率是每秒采集声音样本的数量,采样频率越高,记录的声音波形越准确,保真度就越高。采样位数是指将声音从模拟信号转化为数字信号的二进制位数(bit),位数越高,在定域内能表示的声波振幅的数目越多,记录的音质也就越高。文中使用的声卡可对音频信号实现双声道16位、高保真的数据采集,最高采样率可达44.1 kHz,具有较高的采样频率与精度,而音频范围为2O Hz一20 kHz,完全可以满足采样定理的要求。







2.3 故障特征提取模块

  故障特征提取模块是该系统的核心,特征量提取的不准确将直接影响到对故障的判断。该模块的设计思路是:将预处理后的声音信号通过 Labview 与MATLAB的接口进行关联维数计算,将得到的关联维数作为用于 故障诊断 的特征量输入到 故障诊断 模块。设计框图如图7所示。  [p]
