基于正交矢量放大的MRS信号采集模块设计---- 采集模块硬件设计(一)

录入:edatop.com    点击:

第四章采集模块硬件设计

4.1电源与地线部分

核磁共振找水仪采用2节12V电池供电,本模块的电源输入为24V.设计中需要用到模拟±5V、数字+5V和数字+3.3V,所以需要用DC-DC模块进行电平转换。电路图如图4.1所示。

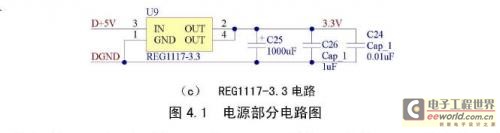

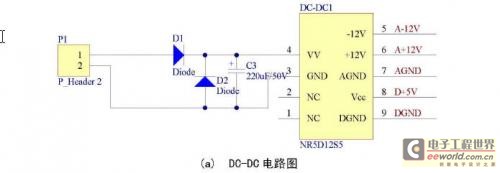

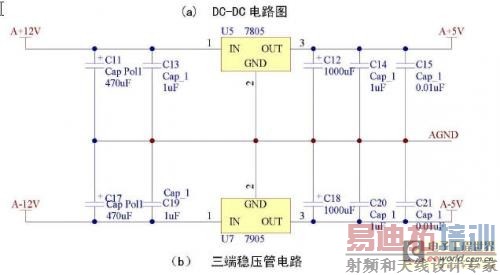

首先系统24V电源经过接口P1输入DC-DC模块,二极管D1、D2起保护作用,电容C3进行滤波。DC-DC模块有2组输出,分别为±12V、AGND和VCC(+5V)、DGND,如图4.1(a)所示。其中,±12V组经过三端7805、7905转换成±5V和AGND给模拟部分供电,如图4.1(b)所示;VCC组给数字部分供电,数字部分有用到3.3V的,由VCC经过电平转换芯片REG1117-3.3转为3.3V供给,如图4.1(c)所示。

在绘制PCB电路板时,将模拟和数字部分分开布局,并把它们放在板上的特定区域,这样可以使地层比较容易分开,使用起来比较方便。数字地层和模拟地层在板上的A/D转换器附近连用0欧电阻连接.

4.2相敏检测器电路

4.2.1相敏检测器设计要求

本模块中的相敏检测器是利用CPLD和D/A转换器实现MRS信号和参考正弦信号相乘。由CPLD中的FLASH存储正弦波的波形,直接输入D/A转换器的数字输入端,放大后的MRS信号输入D/A转换器的参考输入端,D/A转换器输出两路信号相乘后的结果,要求D/A转换器为乘法型。

核磁共振放大器输出的放大后的MRS信号幅度范围为-2.5V~+2.5V,要求D/A转换器参考电压输入范围要大于±2.5V.

设计CPLD产生一个周期的正弦波用256个点,正弦波频率范围为1300Hz~3000Hz(全球拉莫尔频率范围),CPLD输出数字量的频率最快为768KHz,这就要求D/A转换器的建立时间在1.3μs以内。再考虑到精度、速率等问题,D/A转换器需要满足以下几个要求:

1、16位以上并行;

2、乘法型;

3、建立时间 <1.3us;

4、参考输入范围大于±2.5V。

4.2.2D/A 转换器芯片选择

经过综合考虑,选择DAC8820作为本模块中的D/A转换器芯片。DAC8820的主要技术指标有:

1、16位并行;

2、4象限乘法型;

3、建立时间:0.5μs;

4、参考输入范围:±15V.

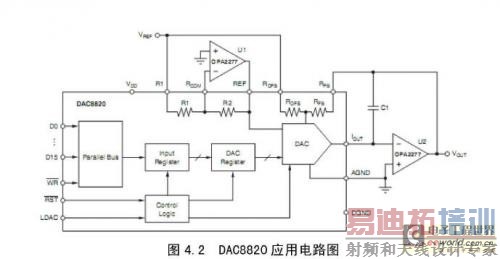

由于DAC8820输出为电流型,所以应用时需要用运放转换成电压输出,电路图如图4.2所示。 [p]


4.2.3DAC8820 电路实现

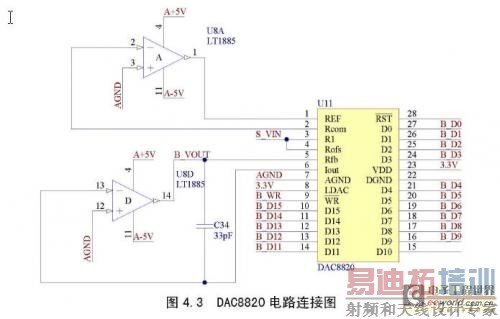

DAC8820实际电路连接图如图4.3所示。信号经过放大器后输入DAC8820的4脚,也就是参考电压输入端。CPLD中存储的波形则并行输入DAC8820的数字输入端,DAC8820的电流输出经过运放LT1885转换为电压输出。

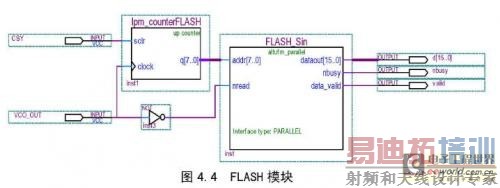

本设计中CPLD选择用Altera公司的MAX II系列,型号为EPM1270.它的工作电压是3.3V,选用125MHz的有源晶振作为它的外部时钟。经过仿真,本设计大概需要500~600个宏,而EPM1270共有1270个宏,满足设计要求。EPM1270中集成有FLASH模块,可以储存正弦参考信号的波形。用Quartus II软件的图形编辑界面可以很好地调用FLASH模块,如图4.4所示.



本设计中,一个正弦波周期取 256 个点。按照 D/A 转换器的转换公式:

可得取值算法公式为: X= 32768×(1 + sin(K×360/256)),K 取 0~256。

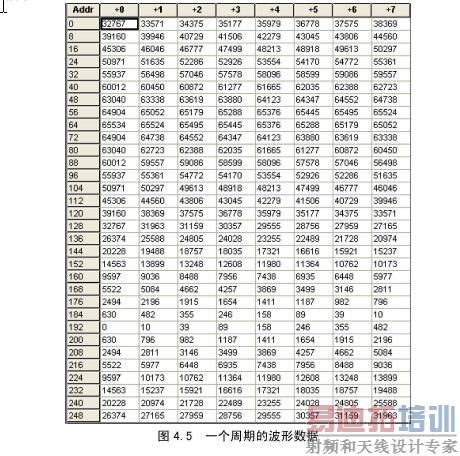

用 Quartus II 软件建立一个.mif 文件,存储一个波形的 256 个点的数据,如图 4.5所示。



将。mif文件储存在FLASH模块中,在CPLD产生的时钟频率控制下,由8位计数器依次将数据输入到D/A转换器数字输入端,D/A转换器就输出频率可调的正弦波形。

4.2.4仿真与实测结果对比

相敏检测器设计完成后,对其进行了一些功能测试。

1、首先测试了CPLD与D/A转换器能否正常输出波形。

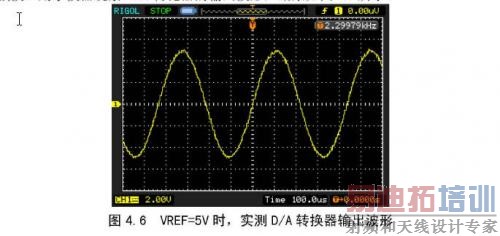

在D/A转换器的参考电压输入端接入+5V直流电压,CPLD中储存的正弦波以2300Hz的频率输入到D/A转换器的数字输入端,则D/A转换器应输出2300Hz的正弦波。用示波器观察D/A转化器的输出波形,结果如图4.6所示。

[p]

结果证明CPLD与D/A转换器能够正常输出波形。

2、然后测试CPLD和D/A转换器能否实现信号的乘法功能。

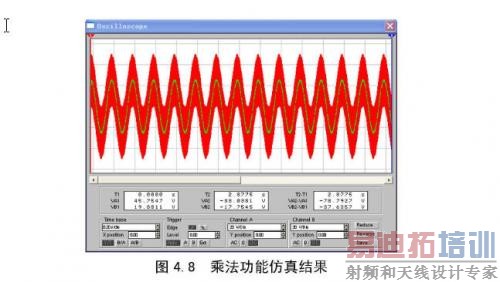

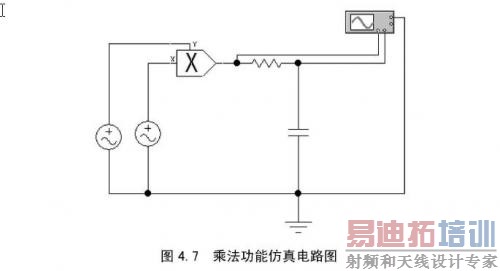

用EWB软件仿真一个乘法电路,仿真电路如图4.7所示。两路正弦波信号频率分别为2300Hz和2305Hz,结果如图4.8所示。

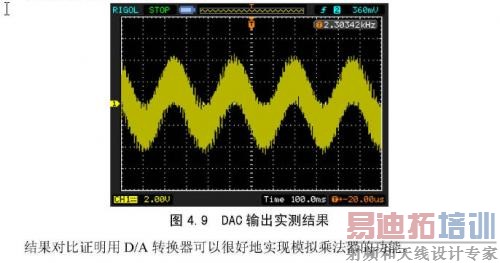

用信号发生器产生频率为2305Hz的正弦波接入D/A转换器的参考电压输入端,CPLD中的正弦波以2300Hz的频率输入D/A转换器的数字输入端,用示波器观察D/A转换器输出的波形如图4.9所示。
