不用表头指示的晶体三极管hFE测试器
录入:edatop.com 点击:

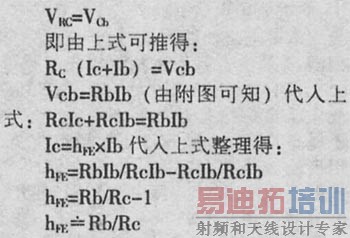

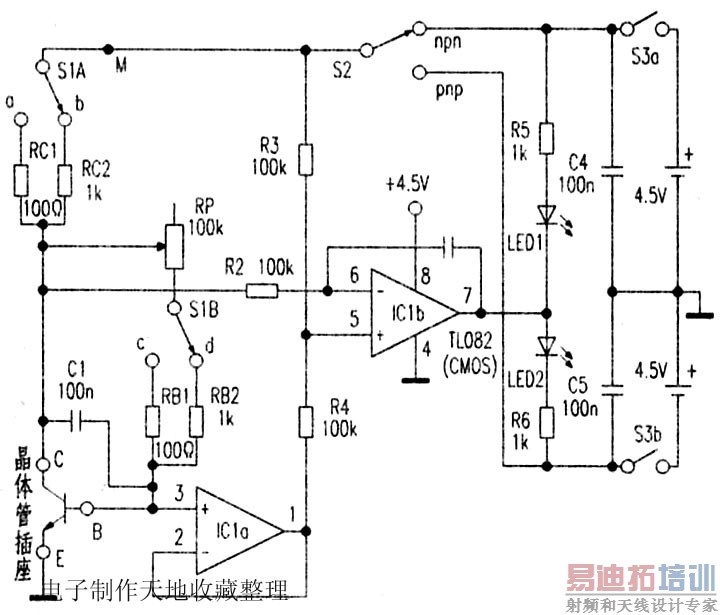

晶体三极管(NPN或PNP型)直流放大倍数hFE是三极管最基本的测量参数。所以,很多数字多用表,均可测试三极管的hFE.这里为读者介绍一种不用表头显示的三极管NPN或PNP型hFE参数测试器,其电路简单,很适合初学电子技术人员自制,其测试电路如附图所示。 1.电路工作原理 在附图电路中,把被测三极管(NPN或PNP型)插入晶体管插座上,此时,M点的电压提供的电流,通过开关S1A经被测臂的集电极电 阻 RC1 或RC2、RP、开关S1B、被测管基极电阻RB1或RB2到B—E形成偏置电流。运放IC1a接成缓冲输出器(放大倍数等于1)。该缓冲器将被测管的基极电压转移到运放IC1b的同相端,此时,IC1b同相端电压维持在电源分压和被测管基极电位之间的某个值上。测试时.只需缓慢调节电位器RP,使得RC1(或RC2)上的降压等于被测管的集电极—基极之间电压。当该条件满足时,图中的一只LED点亮:另一只LED熄灭(由插入的NPN或PNP管决定),一旦上述条件不满足,LED熄灭(注意:这里的IC1b处于开环工作状态的)。 当上述的测试条件满足时.下述的公式成立:
2.测试方法 该hFE测试器可测NPN型或PNP型两种三极管,测试时由开关S2按图所示选择其三极管的类型。测试hFE的值分两挡:由开关S1A和S1B同步换挡选择:当开关S1A、S1B同步置于a,c点时(RC1、RB1为100Ω工作),此时hFE最大值可达100,反之在b、d点(RC2,RB2为1KΩ),hFE最大值为1000,测试前,应通过电位器对hFE进行校准。校准方法如下:电位器(100KΩ)应选多圈式的。为了显示hFE值,制作时,在电位器的轴上安一固定圆盘,在轴头上用一有箭头的旋钮固定上。由上述公式看出hFE正比于Rb(Rc定值),所以三极管的放大倍数是线性的。为此,可用已知放大倍数(hFE)的三极管进行校准,再在圆盘上刻度hFE的值,即可将来知三极管放在插座上进行测试。测试时,按上述方法,转动RP,只要LED1(对应NPN型管)或LED2(对应PNP型管)由亮到灭时,电位器旋钮箭头指示值即为该三极管的hFE值。
在测试中,对NPN型管,如果电位器初选电阻值太大时,LED1将会恒亮;太小时,LED2将会恒亮。对PNP型管,上述现象刚好相反。所以静态时(即未加三极管),电位器旋钮应在适当的中间位置为好。
2.测试方法 该hFE测试器可测NPN型或PNP型两种三极管,测试时由开关S2按图所示选择其三极管的类型。测试hFE的值分两挡:由开关S1A和S1B同步换挡选择:当开关S1A、S1B同步置于a,c点时(RC1、RB1为100Ω工作),此时hFE最大值可达100,反之在b、d点(RC2,RB2为1KΩ),hFE最大值为1000,测试前,应通过电位器对hFE进行校准。校准方法如下:电位器(100KΩ)应选多圈式的。为了显示hFE值,制作时,在电位器的轴上安一固定圆盘,在轴头上用一有箭头的旋钮固定上。由上述公式看出hFE正比于Rb(Rc定值),所以三极管的放大倍数是线性的。为此,可用已知放大倍数(hFE)的三极管进行校准,再在圆盘上刻度hFE的值,即可将来知三极管放在插座上进行测试。测试时,按上述方法,转动RP,只要LED1(对应NPN型管)或LED2(对应PNP型管)由亮到灭时,电位器旋钮箭头指示值即为该三极管的hFE值。
在测试中,对NPN型管,如果电位器初选电阻值太大时,LED1将会恒亮;太小时,LED2将会恒亮。对PNP型管,上述现象刚好相反。所以静态时(即未加三极管),电位器旋钮应在适当的中间位置为好。
