高灵敏度场强仪

录入：edatop.com 点击：

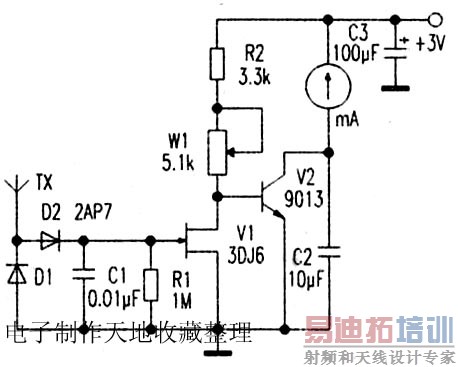

本文介绍的场强仪，电路简单、不对万用表作任何改动，且灵敏度高。该场强仪采用先检波后直流放大的原理，电路如附图所示。由天线TX，二极管D1、D2，电容C1构成的电路接收高频信号，经检波后产生直流电压。经过V1、V2放大后。推动电流表指示，调节W1控制V2的基极电压，进而改变电流表的指示，从而达到调节灵敏度的作用。制作时，D1、D2选择检波二极管2AP7 (截止频率＞150MHz)，V1选用结型场效应管如3DJ6，3DJ8等。V2可用9013或9014(β＞140)，天线采用小型拉杆天线。制作完成后，应将电路放入屏蔽罩内，以免外界电场干扰。使用时，接好电源和万用表，将万用表旋至5mA挡，调节W1使表针满偏，因为天线感应信号越强，表针偏转越小。用该场强仪测收音机本振，表针有明显摆动。关联：场强仪电路，场强仪制作
