360V 5A 2000W电压电流功率表
录入：edatop.com 点击：
测试范围：360.00V5A2000W
设计思路： 1、利用AVR单片机ATtiny26L一对差分AD做VI转换； 2、为了提高测试的速度，使用V1、I1、V2、I2.......V64、I64交错AD测试；取样时间是50Hz工频的整数倍； Vout = 1/64（V1+....+V64）
Iout = 1/64（I1+....+I64）
Pout = 1/128（V1*I0+V1*I1+V2*I1+V2*I2+.....+V64*I63+V64*I64）
3、电路增加了升压电路，将Li电提升到7.1V。增加Li电简单限压充电电路，使用外部电源时，升压电路停止工作； 4、利用内部EEPROM做校正数据保存。 单片机编程： T26默认的系统频率是1MHz，要通过烧T26的熔丝位将系统频率设为外部晶振8MHz。 程序： 写入FLASH文件 *.hex
写入EEPROM文件 *.eep
GandF VIPR V21.1 360V5A的程序
显示：
电压 电流
功率 Pout/(Vout*Iout)

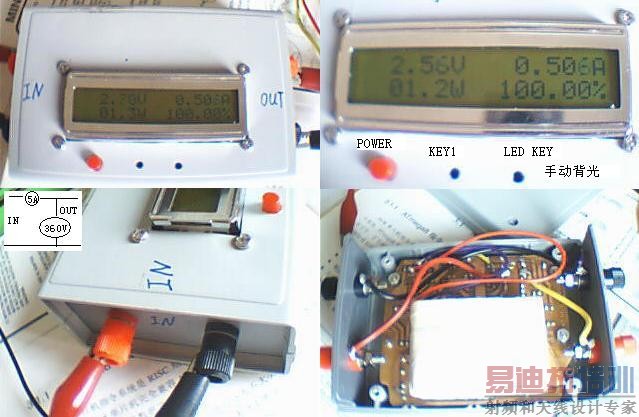

外壳是正成的小塑料盒
使用说明：
启动时按KEY1进入校正
启动后按KEY1开LCD背光

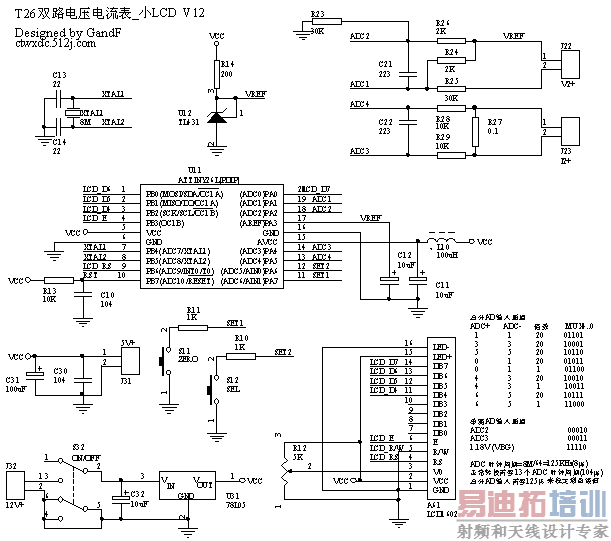

校正用20V，2A 电路图： 表图调整：
1、测电流的R27为0.02欧，我用的是彬枫兄送的康铜丝。
2、LCD背光LED的正脚接5V，负脚接在S12的2脚上，R10改成10欧，J23的2脚接地。
3、J23接Li电，电源开关S32的2脚和78L05的3脚断开，电源开关S32的2脚接下面电源图的3.6V，78L05的3脚接7.1V

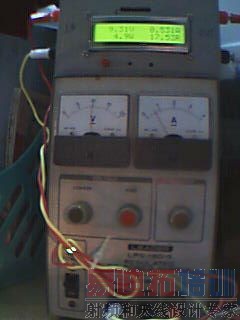

2.rar 应用： 老式的指针可调电源加这个就成数字显示了。
