556构成的光电子脉冲遗漏检测器
录入：edatop.com 点击：

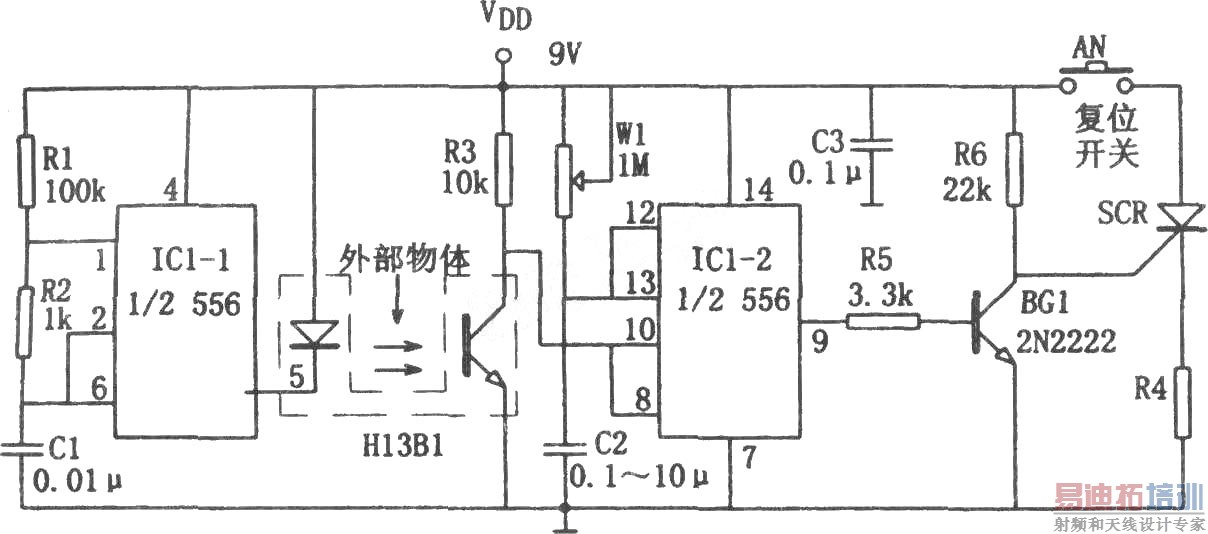

如图所示为光电子脉冲遗漏检测电路。该检测器由光电子开槽开关H13B1、双时基电路556与一些阻容元件构成的单稳态触发器和多谐振荡器等组成。光电子开关H13B1内的发光管和光敏管之间开有一个几毫米的槽缝。当外界隔光物体插入其缝隙时，H13B1内部的光敏管因通道光束被切断而呈高阻，使IC1-2(1/2 556)脉冲信号检测器因得不到复位信号而输出高电平，进入暂稳态，相应暂稳时间为td=1.1RwlC2,且调节W1可改变td。若信号中断时间大于暂稳时间幻，则IC1-2复位，③脚输出的低电平使BG1截止，可控硅SCR导通，相应使负载RL得电，或将电源电路断开，或发出报警信号。多谐振荡器由IC1-1(1/2 556)和R1、R2、C1等组成，其振荡频率为f=1.44／(R1+2R2)C1，图示参数对应的频率约为2.5kHz振荡信号的占空比为99％，该高占空比的脉冲信号驱动H13B1中的发光管发光。
