用数字万用表检查双向晶闸管

录入：edatop.com 点击：

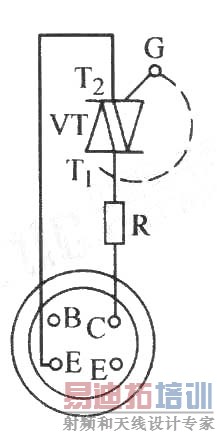

下图为采用数字万用表测试的示意图.将其拨到NPN档,先让双向晶闸管VT的G极开路,极经过限流电阻R(330Ω左右)接入hFE插口的"C"孔,T1极经过导线插至"E"孔.电阻R在这里的作用是防止hFE线路过载.此时数字万用表显示值为"000",表明处于关断状态.然后用一根导线把G极与T2短接,万用表数字立即由跳变为"578",这说明已经导通.右图是对双向晶闸管双向导通的验证电路.与左图不同的是把T1T2调换过来,仍将G极通过导线与C极碰触一下,此时数字万用表显示值从"000"变为"428".这证明双向晶闸管能在两个方向导通,质量是好的.
