雨雪降落量遥测电路

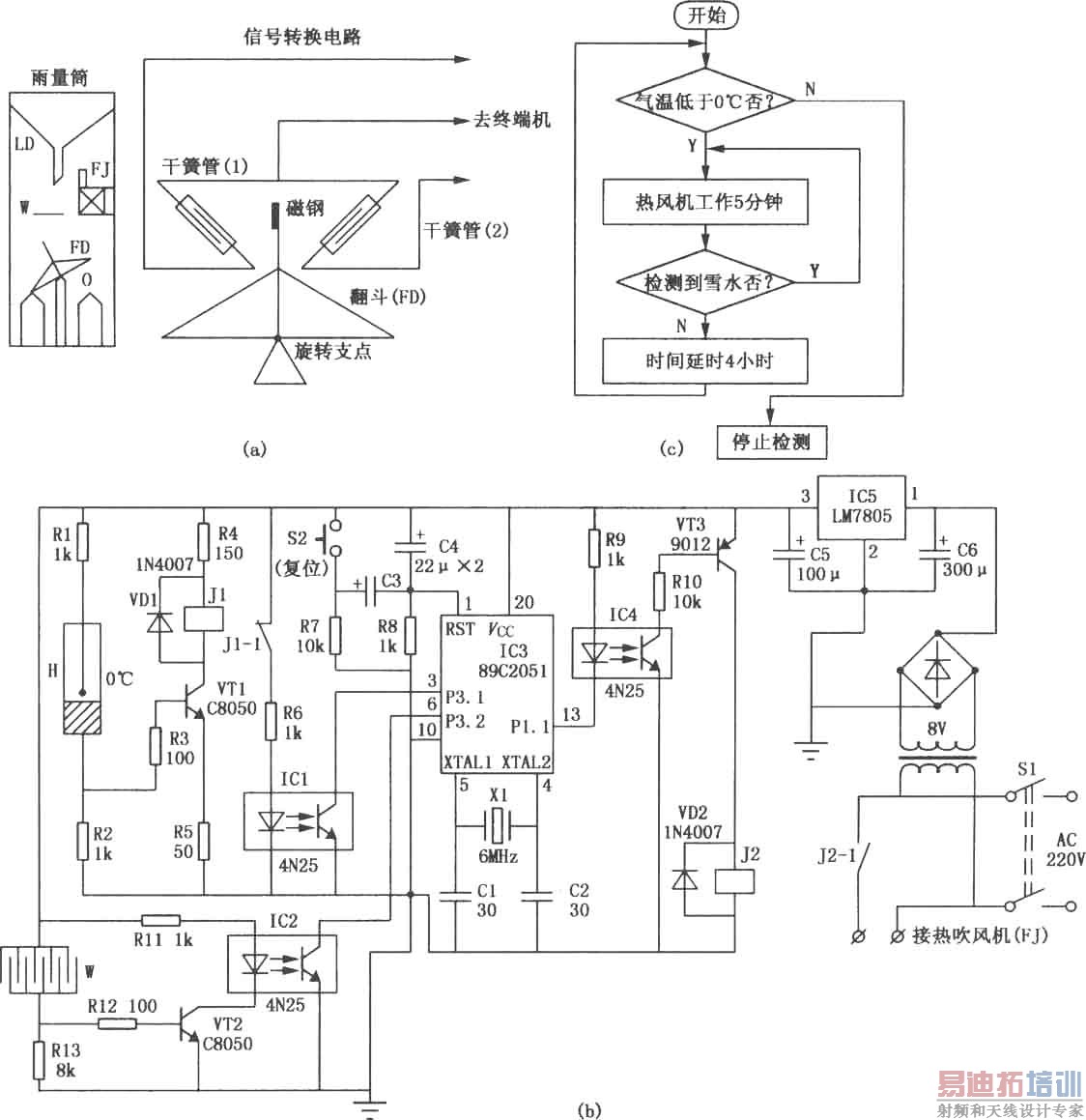

冬季推测水情不仅需要测量降雨量，还要测量降雪量。本电路在原雨量遥测电路的基础上，增加一些部件就可实现测量雨雪降落量的双重功能，如图所示。降雨时，雨水经图(a)中雨量筒的漏斗LD流到下面的翻斗FD内。当一侧翻斗正好收集到1mm雨 量时，翻斗失去平衡翻动，翻斗内的雨水也随之排掉，同时另一侧翻斗开始收集雨水。持续降雨时，翻斗左右不停翻动。在图(a)的信号转换电路中，翻斗中杆带有磁钢，翻斗左右翻动时，干簧管(1)与干簧管(2)交替吸合、断开，给终端机送信号，再由终端机通过载波向中心站传送雨量数据。本电路的制作先在雨量筒内增加一个热吹风机FJ，直吹漏斗。漏斗口下水平安装一个钢丝网W。温度开关H安装在雨量筒外1m处，电路板放置在雨量筒内。雨雪降落量遥测电路如图(b)所示。IC3是单片机89C2051，其P3.1端是温度检测口，P3.2端是雪水检测口，P1.1端是风机工作条件控制口。由于温度开关H触点设在0℃刻度处，气温高于0℃时，三极管VT1导通，继电器儿工作，其常闭触点J1-1断开，光耦IC1不通，IC3因P3.1置位而停止检测。气温低于0℃时，三极管VTl断开，J1不工作，J1-1接通，光耦ICl导通，P3.1端呈低电位，IC3开始检测是否下雪，同时P1.1呈低电位，光耦IC4导通，继电器J2工作，其常开触点J2-1闭合，热风机工作。如雨量筒漏斗上无雪(即无降雪发生)，P3.2置位，热风机工作5分钟停止，4小时后又开始工作，如此反复。如果天空开始下雪，则由热风机加热后的漏斗使雪融化，如果有雪水水滴流经钢丝网W一次，W导通而使三极管VT2导通，继而光耦IC2导通，P3.2呈现一次低电位，热风机工作5分钟。连续水滴流经W时，P3.2持续呈现低电位，热风机连续工作，直到不再有水滴流经w为止。程序流程图见图(c)所示。如在热风机不工作的4小时内有降雪，根据当地的常年降雪量，不会使雨量筒降满雪，因此不会产生误差，只是降雪测量有延迟。一定的时间延迟，对测量降雪量没有多大影响。冬季过后，可人工断开Sl，停止测量雪量功能。
