示波器实操特辑之10:X-Y模式的应用

录入:edatop.com    点击:

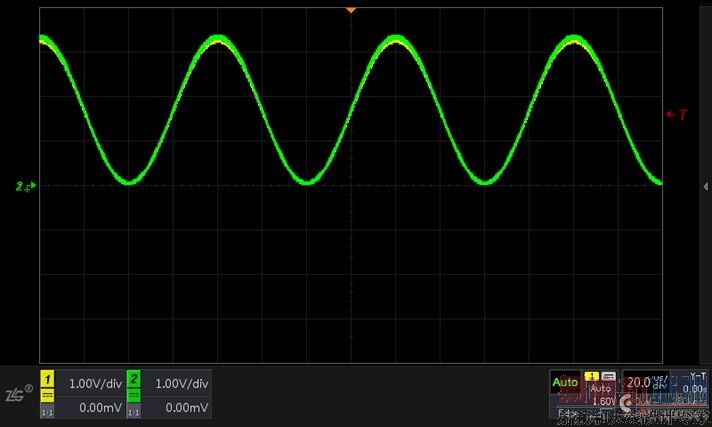

  首先我们将同频异相的两个正弦波信号分别接到通道1和通道2。一键捕获波形,大家可以看到此时两信号相位差为0度。

  图1 相位相差0度(Y-T)

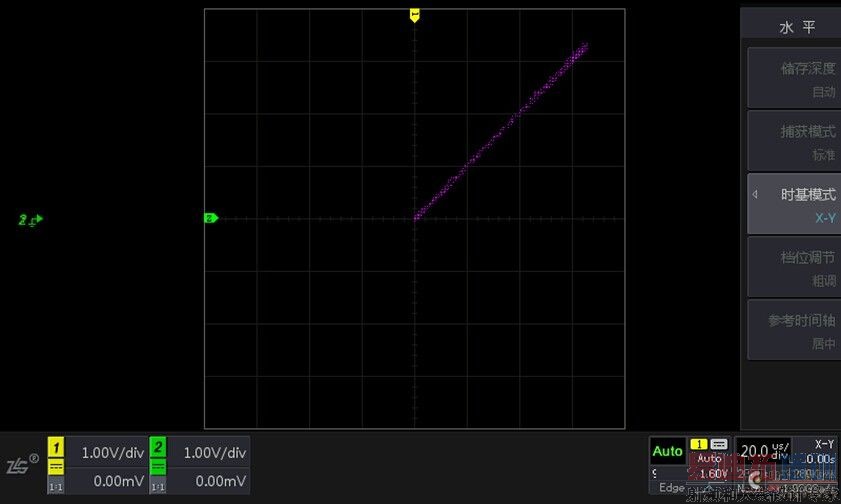

  我们将时基模式设为X-Y模式,来看下X-Y模式中的合成波形为一个正45度线段。

  图2 X-Y模式

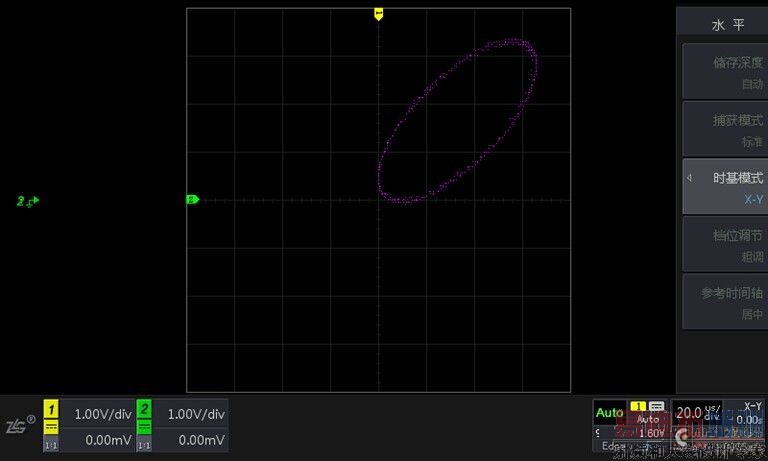

  接下来将两信号相位差调为45度时,可见到X-Y模式中波形为一个椭圆。

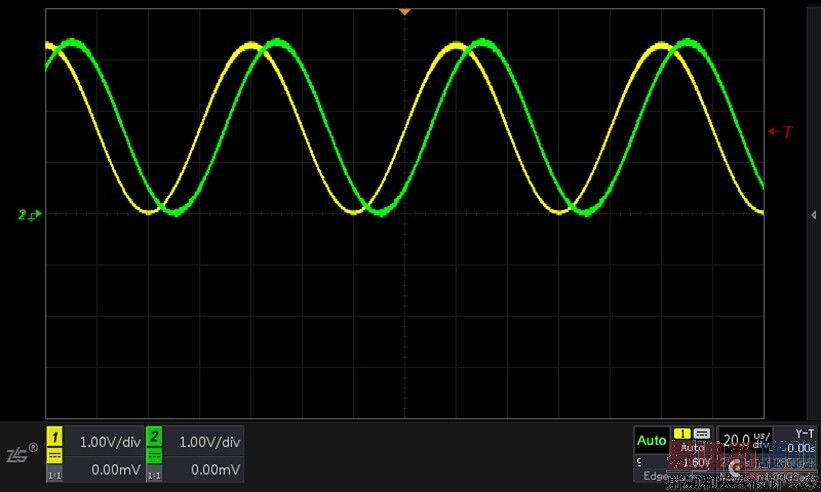

  图3 相位相差45度(Y-T)

  图4 X-Y模式

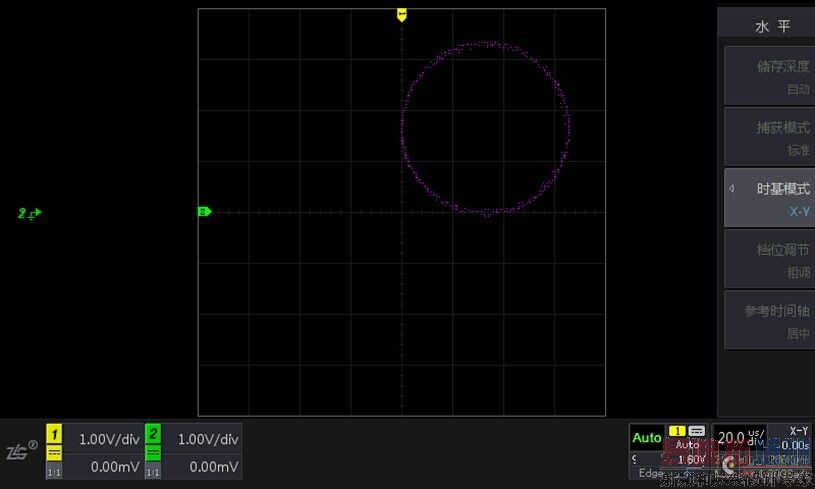

  相位差为90度时,X-Y模式中波形为一个圆形。 [p]

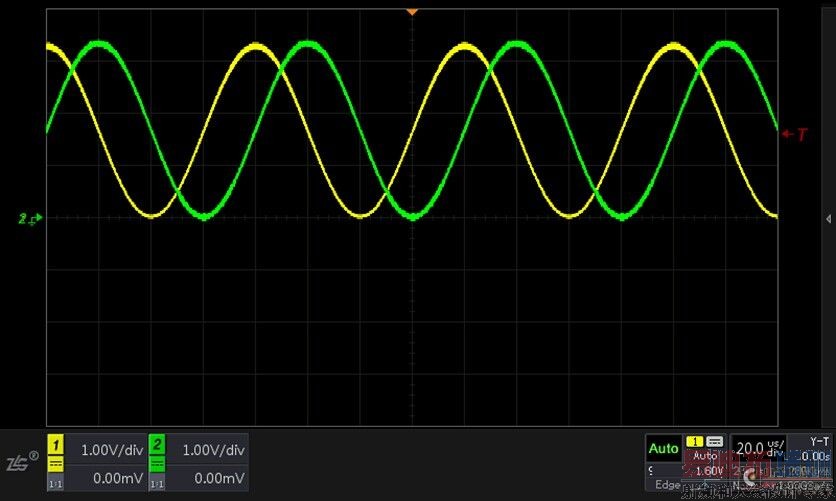

  图5 相位相差90度(Y-T)

  图6 X-Y模式

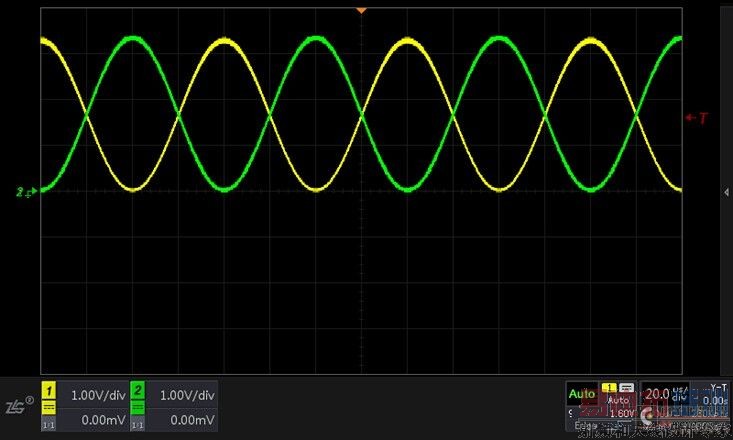

  相位差为180度时,X-Y模式中是负45度线。

  图7 相位相差180度(X-Y)

  图8 X-Y模式

  也就是说随着两信号间的相位的变化,X-Y模式中合成的波形是不断变化的,并且可以通过观察X-Y模式中波形的形状可以知道两通道输入信号的相位差,当然,对于非特殊图形我们可以利用公式来求出相位差,如sinθ=a/b或c/d。

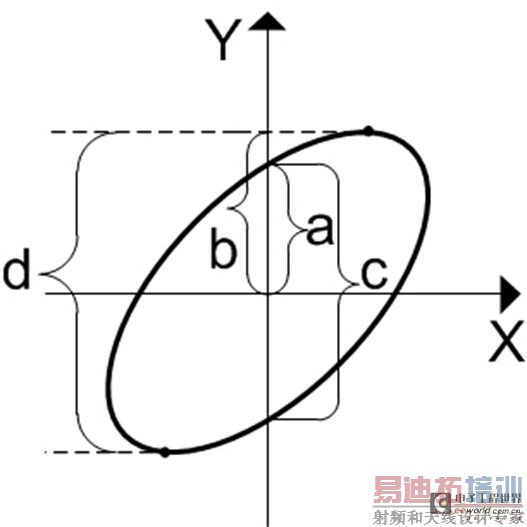

  图9 X-Y模式示意图

  这就是我们常用的李萨如法,主要是用来测量相同频率信号之间的相位差。

  除此之外,X-Y模式还会用来进行元件测试,例如描绘二极管的伏安特性曲线,当然还可以直接测量集成运算放大器的电压转移特性,是可以取代晶体管图示仪的。实际上,在任何涉及两个相互关联的物理量的场合都可以使用X-Y模式很方便的进行测量,如可以使用各种传感器,以便示波器屏幕可显示流量-压力、电压-频率等关系曲线。如果输入的两信号没有线性的频率关系,则不会获得稳定的图形显示。
