自动批量测量应用实例

录入:edatop.com    点击:
下面以PCB电路板测量为例,通过建立测量任务和运行测量任务两个环节来进行自动批量测量的实例介绍。以便质检人员更加详细的了解天准自动影像测量仪的“自动批量测量”功能。

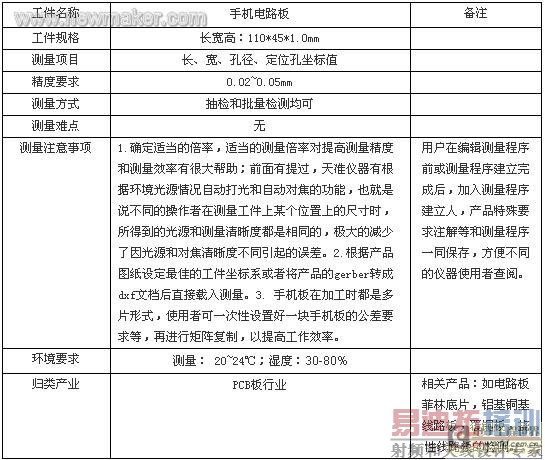

(一 )建立测量任务

newmaker.com

1. 取一片PCB电路板放置到测量平台上,使用夹具固定牢固。

newmaker.com

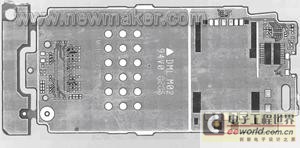

图1. 待测工件PCB电路板

2. 使用平台操控按钮移动PCB板到可视范围,调节Z轴高度、调节轮廓光源强度,直至成像清晰。

3. 使用“坐标”工具中的“两点确定坐标系”来建立工件坐标系:移动测量平台,找到PCB左下角的圆孔,按照“整体提取线”的操作方式提取出一个圆,移动测量平台,找到该圆孔右边的大圆,以同样的方式提取出第二个圆,再用坐标工具“两点确定坐标系”选择这两个圆即可以利用这两个圆的圆心建立一个坐标系基元。

newmaker.com

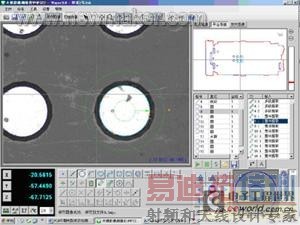

图2. 建立坐标系

3. 建立坐标系后,就可以对其他需要测量的部分进行测量。如下为各类测量基元时的演示。

newmaker.com newmaker.com

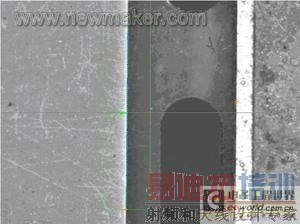

图3. 扫描寻边取线及扫描取圆

5. 产品在加工过程中会留下少量毛边,天准Vispec软件有去毛边方式和计算毛边方式,所以不会影响用户对测量尺寸的要求。

newmaker.com

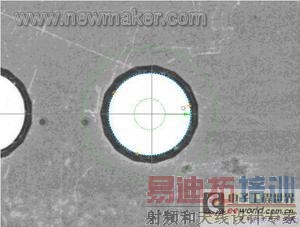

图4. 轮廓光中扫描圆去毛边图片

6. 镀层上铜会有反光或被氧化的情况,此情况不会影响天准Vispec软件寻边时的效果和测量结果的准确性。

newmaker.com

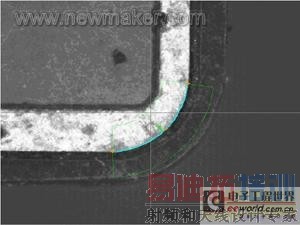

图5. 扫描取弧的图片

7. 使用测量工具,测量需要的各个基元,并进行必要的标注。 [p]

newmaker.com
图6. 测量及标注基元

8. 如果因被测量工件厚度变化引起的图像显示不清晰,天准Vispec软件会在测量中进行自动对焦,使测量图像清晰后再进行测量,极大的提高了测量数据的信赖度。

newmaker.com
图7. 自动对焦测量

9. 在“基元列表”中,可以通过调整插入点位置来调整任务自动运行时的测量顺序。

newmaker.com
图8. 调整测量顺序

10. 可根据需要修改提取信息,以调整基元的提取过程;甚至可以将基元设置为“手动测量”,在任务自动运行过程中,停止在该基于的位置,由用户手动提取该基元。

newmaker.com
图9. 调整基元提取方式

11. 完成所有的测量以后,点击“保存任务”按钮,选定路径及文件名进行保存,供以后使用。

newmaker.com
图10. 保存测量任务

(二)自动批量测量

对单个工件进行测量并获得了测量任务后,即可以对批量同类工件进行相同步骤的测量任务。

1. 取同型号的一片PCB电路板放置到测量平台上,用夹具固定。
2. 点击“打开任务”,选取上一步建立的任务文件。
3. 根据需要设置任务循环运行次数 。

newmaker.com

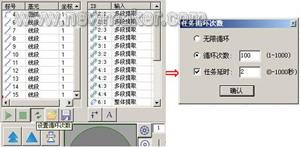

图11. 设置任务循环次数

4. 点击“任务运行”按钮,如果基元不是手动测量基元,则任务开始自动运行。

5. 如果基元是手工创建工件坐标系,则最好选择与建立任务时相同的工件坐标系构建方式。例如本次测量是“两点确定坐标系”,移动测量平台,找到PCB电路板左下角的圆孔,按照“整体提取圆”的操作方式提取出第一个圆;移动测量平台,找到右边的大圆,以同样的方式提取出第二个圆。在提取完第二个圆时,点击鼠标右键,任务就自动构建出坐标系并以此坐标系为基准开始自动运行其他测量步骤,顺序地完成测量任务列表中的各个基元测量。

6. 如果任务中设置了手工提取基元,任务运行到手工基元时会暂停,等待用户操作,用户提取完后点击“运行任务”按钮,任务继续自动运行。

7.对同一型号的其它PCB电路板也按照上述流程测量。(end)
