塑胶工件检测应用实例

录入:edatop.com    点击:
塑料工件在工业生产中占据了很大比例,因此也是影像测量仪检测的常见对象。下面以一个塑胶手机后盖的工件为例,对其主要的几何参数例如长宽高、角度、高度等进行测量。以便测量人员对天准影像测量仪的功能及操作过程有进一步了解。

newmaker.com
图1. 塑胶手机后盖照片

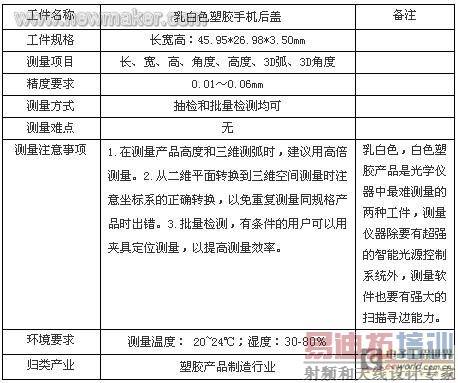

表1. 工件测量需求说明
newmaker.com

1. 将测量工件固定在影像测量仪的测量平台上;

2. 使用平台操控按钮移动工件到可视范围,调节Z轴高度、调节轮廓光源强度,直至成像清晰;

3. 首先使用“坐标”工具中的“两点确定坐标系”来建立工件坐标系:移动测量平台,找到塑料工件左下角的圆孔,按照“整体提取圆”的操作方式提取出一个圆。移动测量平台,再找到工件右下角的圆孔,以同样的方式提取出第二个圆。再选择“两点确定坐标系”,依次点击两个圆,即以两圆圆心为基础确定了基准坐标系

newmaker.com
图2. 建立坐标系

4. 使用测量工具,测量需要的各个基元,并进行必要的标注;

newmaker.com

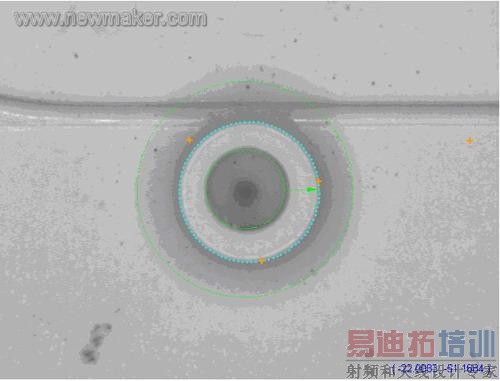

图3. 扫描寻边取圆

newmaker.com

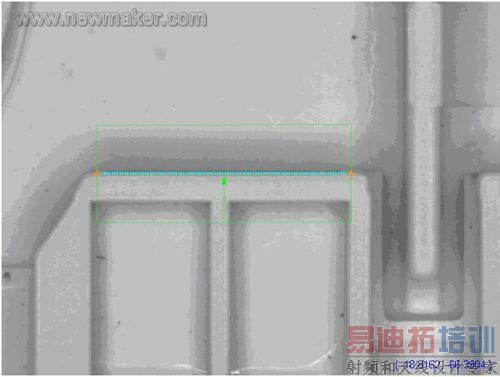

图4. 扫描寻边取线

测量完成后,选择“图纸测量”,会发现所有测量图形均以图纸的方式在屏幕上显示,此时可以针对需要继续测量的值进行测量或对已测值进行重新测量。

newmaker.com
图5. Vispec软件测量图形数据显示状态
