当正弦波的信号频率为lkHz时

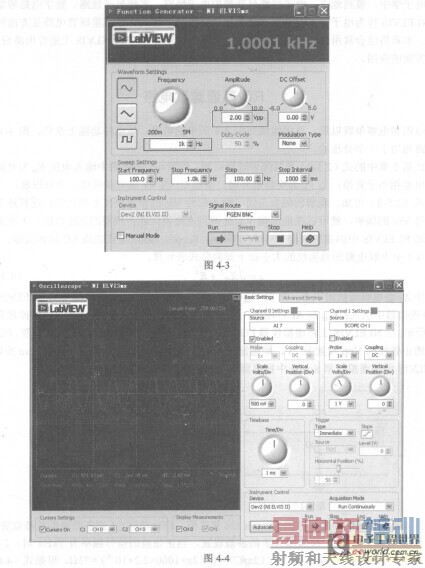

在图4-4中勾选图中左下方的Cursors On复选框，移动游标Cl到正弦波的波峰位置处，M12L64164A-7T其波峰数值为571.83mV，按照图4-3的参数设置，当正弦波的信号频率为lkHz时，2.2 yF的电容的阻抗的大小为：Xc=l/coC=l/(2nlC) =11 (2n:xlOOOx2.2xl0-6)～73Q，根据式(4.1-1)计算可知：串联电路的总阻抗Z的大小约为124Q，由于FGEN输出的正弦波的峰值为1V，因此根据Vout= Vi。xR/Z可以计算出，图4-2中电路输出端的电压峰值大约为Vout=

xl00/124～0.8V=800mV，造成理论计算与NI ELVIS的实际测量数值之间的误差除了电容的制造工艺等因素外，最重要的因素是从FGEN BNC 2输出的正弦波在电路板上有电压的衰减，传输到RC电路后，电压的峰值已经不是1V，具体的数值可以通过虚拟仪器Scope等测试出，本例中如果用图4-4中Scope的另一个数据通道CH1采集输入信号的话，可得输入信号的峰值在0.73V左右，则Vout=0.73xl00/124～0.58V=580mV，与图4-4中测得的数据很接近。
