直流工作点分析

检查测试结果

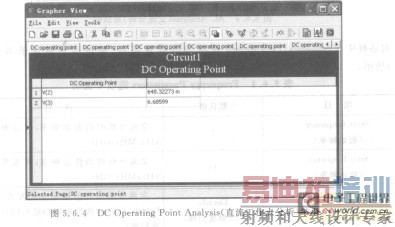

点击图5.6.3所示下部“Simulate”按钮，E07100K0B测试结果如图5.6.4所示。测试结果给出电路各个节点的电压值。根据这些电压的大小，可以确定该电路的静态工作点是否合理。如果不合理，可以改变电路中的某个参数，利用这种方法，可以观察电路中某个元件参数的改变对电路直流工作点的影响。

图5.6.4 DC Operating Point Analysis（直流工作点分析）结果

AC Analysis（交流分析）

交流分析是在正弦小信号工作条件下的一种频域分析。它计算电路的幅频特性和相频特性，是一种线性分析方法。Multisim 10在进行交流频率分析时，首先分析电路的直流工作点，并在直流工作患处对各个非线性元件作线性化处理，得到线性化的交流小信号等效电路，并用交流小信号等效电路计算电路输出交流信号的变化。在进行交流分析时，电路工作区中自行设置的输入信号将被忽略。也就是说，无论给电路的信号源设置的是三角波还是矩形波，进行交流分析时，都将自动设置为正弦波信号，分析电路随正弦信号频率变化的频率响应曲线。
