可转位车刀尺寸测量的基准点的确定

录入:edatop.com    点击:
适用于需要较精确地计算和测量车刀长度尺寸、刀尖高度尺寸或刀尖至侧基面尺寸的各种可转位车刀。

计算和测量车刀上述尺寸时,其基准点K的位置应按图1~图4的规定。

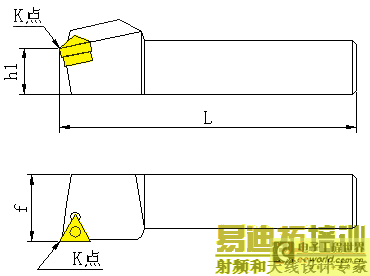

1. 尺寸L、h1和f按图1的规定。


图1

2. 基准点K的位置,对于不同的主偏角kr和进给方向分别按图2~图4的规定。

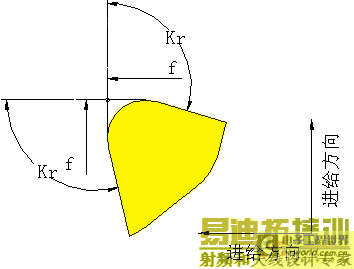

1) 对于主偏角kr小于或等于90°的外圆或仿形车刀,基准点K的位置按图2。


图2

2) 对于主偏角kr小于或等于90°的端面车刀,基准点K的位置按图3。


图3

3) 对于主偏角kr大于90°的外圆、端面或仿形车刀,基准点K的位置按图4。


图4
