载波信号产生电硌的设计方案论证与选择

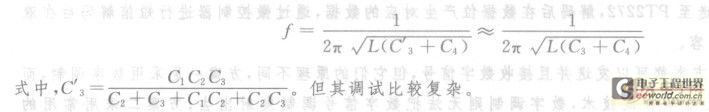

方案一：采用I。C振荡电路。比如西勒振荡电路。JS28F128J3F75A该电路较易起振，输出振荡频率和振幅也较为稳定，波形好，调谐范围也比较宽。电路的振荡频率为

方案二：采用晶体振荡器产生基准频率，再用选频网络加放大器选出它的谐波实现倍频。该方案稳定度较高，但存在35 MHz的1/N频率的晶体谐振器难以获得、N太大和选频网络调节较为麻烦等缺点。
方案三：PI。I。频率合成。用MC145152和VCO电路进行频率合成，采用闭环控制。故存在反馈，能得到精度和稳定度很高的频率信号，本题目要求发射频率在30—40 MHz乏间，选定35 MHz作为载波信号。
方案选择：载波信号发生器是主机发射部分的重要组成部分，应能产生等幅高频正弦信号，其振荡频率应十分稳定。方案一和方案二的电路比方案三的电路简单，但是其短期频率稳定度均只能达到10 2～10'1；而采用频率合成法产生的高频振荡信号的频率稳定度接近晶振的频率稳定度，可达10“～10 6，且失真度很小。故本设计采用方案三。
接收模块的设计方案论证与选择
FM专业收音电路常采用CXA1019、CXA1238等大规模集成芯片来实现。
方案一：采用CXA1019作为接收机电路的核心IC。CXA1019是索尼公司研制的单片大规模接收机电路，它包含了AM/FM收机从天线输入、高频放大、混频、本振到中频放大、检波直至低频（音频）功率放大的所有功能。此外，还具有调谐指示、电子音量控制等辅助功能。
方案二：采用CXA1238作为接收机电路的核心IC。CXA1238是索尼公司在20世纪80年代后期正式推出的集调幅、调频、锁相环、立体声解码等电路为一体的AM/FM立体声收音集成电路。它的电源电压适应范围宽：2～10 V范围内电路均能正常工作，且具有立体声和调谐指示LED驱动电踣以及FM静噪功能等。
方案选择：上述两种方案实现的功能基本相同，但CXA1238具有耗电小、调整简单等优点；且它的宽电压适应范围和立体声指示及静噪功能也是CXA1019力所不能及的。故选用方案二。因CXA1238内部带解调电路，可以对语音及数据调制后的信号进行解调。
