配页装订在线检测系统

录入:edatop.com    点击:
产品简介

配页装订在线检测系统主要应用于各类配页装订机上,实时自动监测每页的的正确性,通过识别每页的序列号、页号或其它标志图案是否与预先设定的相符合,保证装订过程中不会出现错页、重页、缺页等情况。

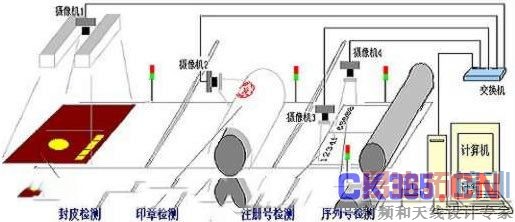

系统结果示意图

应用范围

该系统可以用于各种证件证书(房产证、存折、护照、学历证书等)装订过程的检测,对证书装订过程中的各种数据信息和质量信息进行控制和记录。保证了装配生产线所装配证书的注册号(表示证书的种类)是对的,序列号(表示证书的数字代码)是连续并正确的,不超过系统的预定范围。

它对于稳定产品质量、降低作废率、节省人力物力资源和杜绝有缺陷的产品出厂具有重要意义,并可在一定程度上减少安全隐患,避免数字差错。

产品特点

检测产品类型多种多样

系统提供了一个模板和管理数据库建立和修改功能,保证了系统能够为2000多种不同证件类型进行模板设计和修改,解决了证件装配数量小、种类多的问题。

自动适应配页生产过程

配页机的特点多个工位同时落产品,一个完整的产品是由多个工位一次落下的产品组成的。所以,同一时刻系统检测的产品都不是同一完整产品的。检测系统自动适应了该过程。

同时,在配页机生产过程中,还会出现双张、空张以及自动空张等现象。这些现象都是与正常的配页状态相矛盾的。检测系统针对这些特殊情况,制定了针对性的解决方案,大大降低了误报。

操作简单灵活

系统具有全中文、图形化的操作界面,最大限度地将检测信息和提示帮助信息显示在屏幕上,便于学习掌握,没有计算机背景知识的人员经短期培训即可胜任系统操作。

网络化以及强大的数据库功能

系统自身形成一个独立的局域网,并建立了产品质量管理数据库,强大的数据检索和统计功能可随时输出所需要的信息。

性能指标

可在装订机上运行,在线检测配页机上生产的各种产品

废品漏检率为零,检测速度可以满足正常的生产

系统检测到质量问题时,能发出报警信号,指出出错位置并立即控制停机

检查出的所有错号对应的图像能够存储和查看;可进行人机交互参数设置,设定参数修改权限,方便使用和系统维护

系统有自学习功能,且学习过程操作简单

系统具有局域网连网功能

应用案例

护照号码及页码在线检测系统

护照作为重要的身份证件,在国际交流中起着非常重要的作用,护照的质量代表着国家的形象。所以,彻底杜绝护照在印刷和装订过程中的质量隐患,确保护照质量是非常重要的,这不仅是护照使用部门的要求,也是护照生产单位赖以生存的根本。在线检测系统的任务就是在护照装订过程中,检测每一页上的护照号码及页号,如果出现一本护照中某页的护照号码或页号不对时,则报警并及时控制停机,确保装订后的护照100%地合格。

主要的错误类型有:护照号码错、页号错、全错、胶印残缺、多张以及空张。

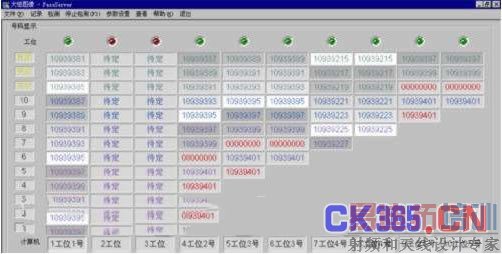

检测系统服务器界面(初始状态)

单个检测机的系统结构如下

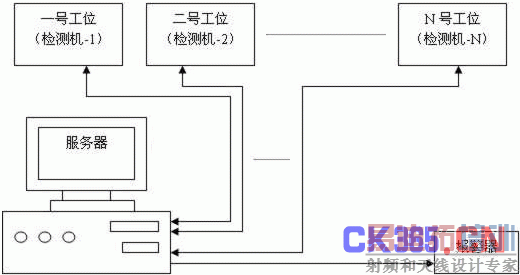

系统整体机构

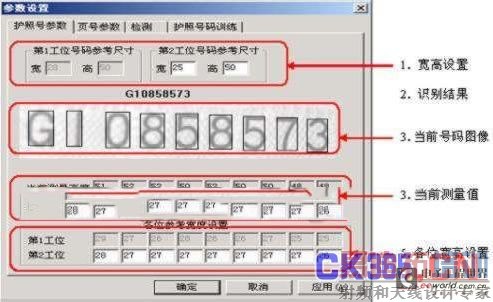

护照号码参数设置 [p]

证书装订生产线配页装配质量检测系统

该系统已经成功应用到了房产证装订生产线上,协助生产线上的工人查找房产证装订过程中所遇到的各种质量问题!

该系统提供了一个模板和管理数据库建立和修改功能,保证了系统能够为2000多种不同证件类型进行模板设计和修改,解决了证件装配数量小、种类多的问题。同时对所有管理过程进行数据库记录,保证了系统的隐秘性和安全性。

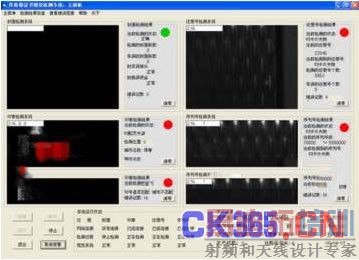

系统的运行界面如下

通过该运行界面,操作人员可以查看当前所有检测工位的信息。

同时,通过不同的权限检验,维护人员可以查看和设定系统的整体信息,包括整体视觉系统以及检测功能的参数。

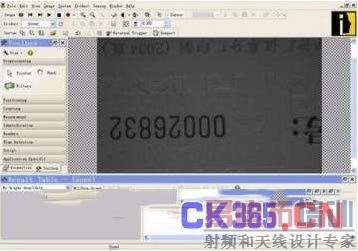

下面的图片为视觉检测软件界面,通过该软件,系统操作人员可以为不同地区的证件设定不同的检测模板并存储到计算机硬盘。当系统启动的时候,每次自动从硬盘读取相应城市的模板文件并传递到摄像机的内存。

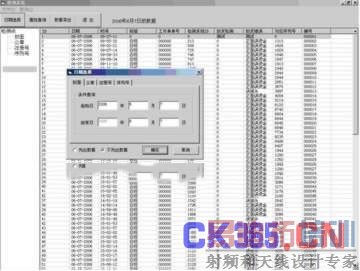

下图为数据库管理功能界面
