水资源实时监控系统建设技术方案

据悉，目前某省地下水位下降速度越来越快。全省22个城市和70个县城缺水，440 万农村人口饮水困难。从目前发展趋势看，今后某省水资源供需矛盾将更加突出，到2010年，某省中等干旱年预计缺水将达50亿立方米。

水是关系人类生存和社会发展的基本物质，是一种有限的、不可替代的宝贵资源，是实现经济社会可持续发展的重要保证。为了有效保护水资源，合理利用水资源，省水资源管理委员会计划在全省范围内建立“水资源远程监控管理系统”。通过收费的手段、通过计划用水的手段、通过强制控制手段来加强人们的节水意识，逐步改变的现状。

二、解决方案

唐山平升电子技术开发有限公司根据水务行业的需要，成功推出“水资源监控管理系统”，该系统是专门为区县级水务部门开发的管理系统。它集IC卡预收水费、流量监测、水位监测、用水管理等多种功能于一体，是目前国内水务行业中比较先进的系统解决方案。

针对某省的水资源状况及远景目标，提出“某省水资源实时监控管理系统”建议方案。

1、系统组成

建议系统建成三级管理模式。县级水资源管理部门直接管理用水单位，直接收取水资源费、直接控制用水单位取水;市水资源管理委员会管理所辖区县水资源管理部门，掌控全市地下水、地表水利用信息;省水资源委员会管理所辖市水资源管理委员会，掌控全省地下水、地表水利用信息，进行科学决策。

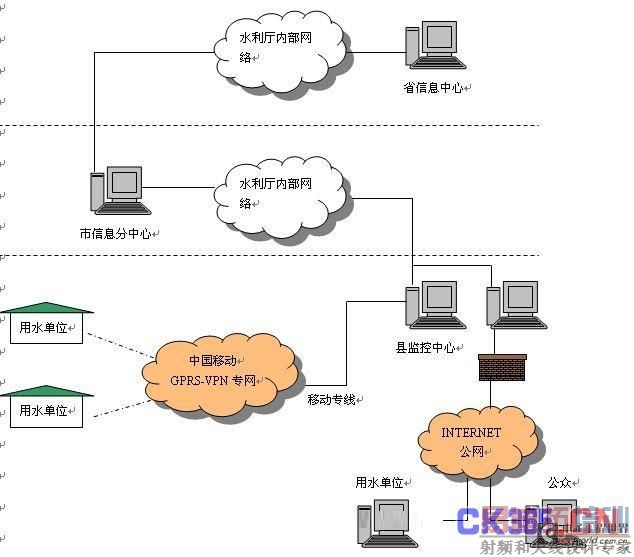

1.1、省、市、县三级管理系统构成示意图

如下图所示：

◇ 省、市、县通过内部专网相互浏览对方的公布信息，通过内部专网传递数据。

◇ 取水单位通过INTERNET公网可以浏览其上级管理水资源管理部门公布的信息，使用用户名和密码可以查询自己的备案信息。

◇ 县水资源管理部门通过中国移动通信公司的GPRS-VPN专网实现对用水单位的监控。

1.2、县级水资源监控系统构成示意图

如下图所示：

县级水资源监控系统组成：监控中心、通信介质、水资源测控设备、计量测量设备。

监控中心：主要由服务器、工作站、UPS电源、打印机、IC卡读写器、移动数据专线、水资源管理系统软件、操作系统软件、数据库软件及防火墙组成。 [p] [p]

2.1.3、远传脉冲水表

远传脉冲水表采用高灵敏度传感器装置，

抗干扰性强;采用四芯线、双信号输出;

能远距离采集水表用水量，数据可靠准

确;保留了原水表字轮读水的计量功能，

并可以与计算机连接，便于计算机管理。

2.1.4、电磁流量计

电磁流量计是一种根据法拉第电磁感应定

律来测量管内导电介质体积流量的感应式

仪表，采用单片机嵌入式技术实现数字励

磁。电磁流量计在满足现场显示的同时，

还可以输出4-20mA电流信号和RS485以

供记录、调节和控制使用。电磁流量计除

可测量一般导电液体的流体外，还可测量

液固两相流，高粘度液流及盐类、强酸、

强碱液体的体积流量。

电磁流量计的性能特点

1)、仪表结构简单、可靠，无可动部件，工作寿命长。

2)、智能化设计，有显示介质流向和仪表故障自诊断功能。

3)、无机械故障，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

4)、测量精度不受被测介质的温度、粘度、压力等物理参数的影响。

5)、采用EEPROM存储器，测量、运算数据存储保证安全可靠。

6)、具有MODBUS 协议,RS-485通信接口和HART协议通信接口。

电磁流量计的技术参数

1)、仪表精度 ：管道式0.5级(0.3级可选);1.0级

插入式2.5级(1.5级可选)

2)、测量介质 ：电导率大于5us/cm的各种液体和液固两相流体。

3)、流速范围 ：0.2-8m/s

4)、工作压力 ：1.0MPa/1.6MPa/2.5MPa/4.0MPa(高压可订制)

5)、环境温度 ：-40℃～50℃

6)、介质温度 ：聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃

7)、输出信号 ：4-20mA,负载电阻 0-750Ω

2.1.5、涡街流量计

涡街流量计是基于流体振动发展起

来的，根据旋涡的不同，检测方式从热丝

式、热敏式逐渐发展了应力式、磁敏式及

差动开关电容式、超声波式等。它几乎可

用于一切可形成旋涡列的场合，不仅可用

于封闭的管道，还可用于开放的沟槽。涡

街流量计没有可动的机械部件，维护工作

量小，仪表常数稳定;测量范围大，压力

损失小，准确度高，安装与维护简单。

涡街流量计性能特点

1)、具有对被测介质温度、压力跟踪补偿运算功能，可以准确测量介质的质量流量。

2)、环境温度 ：-40℃～+60℃;相对湿度≤85%RH

3)、介质温度 ：-40℃～+100℃

4)、流速范围 ：液体0.5～7m/s

5)、测量精度 ：满管式±1.0%、插入式±2.5%
