φ1320无油真空环模设备测控系统
录入：edatop.com 点击：
中国空间技术研究院511所φ1320无油真空环模设备测控系统，主要包括两个部分， 分别为控制柜和上位监控画面。控制柜中主要有变压供电装置、虹润16路巡检仪、岛电SR23PID控制仪表等设备。上位监视画面主要完成温度信号的采集和显示;PID控制仪表的远程操作;数据备份等。

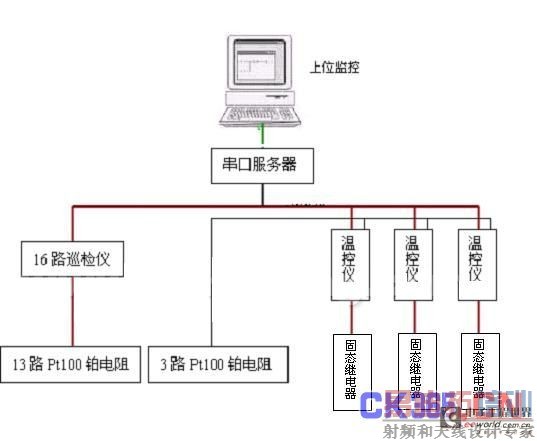

为实现系统的测量和控制要求，设计了如下图所示的系统结构：
如图所示， 系统采用虹润16路温度巡检仪，完成对系统13路温度信号的采集。控温部分采用岛电SR23高精度PID调节仪表。仪表输出为固态继电器输出，驱动三台固态继电器，为24盏红外加热灯供电，完成对试件和热沉的温度控制。同时，各仪表用自带的通讯串口(RS485)，接入串口服务器，将串口转为LAN口，实现与上位机的通讯。上位监控计算机采用三维力控组态软件，实现对试验数据的采集、监视和记录。同时可以实现控制仪的远程操作，记录测量和控制数据的历史和实时曲线。对于严密监控的变量，还可以增加报警设置等功能。存储的数据可以转存为Excel文件格式，便于对数据的处理和分析。
