FAME解决方案安全掌控测量过程

正如图中的变电站，现在中压系统也需配备测量传感器

拥有发电机、架空输电线和其他辅助设备的电站像所有其他一切负载一样，需要做过流保护和短路保护。安装在开关柜内的保护测量装置通过电流互感器，实时监控各项电能数据。
电流互感器通过一定变比，在其二次回路里产生1A或5A级适合测量的电流值。它的一次绕组匝数很少，有时甚至只有一圈；而工作时二次侧回路阻抗很小，接近短路状态。电流互感器在工作时，二次侧回路绝对不允许开路，否则，将会引起二次侧回路瞬间高压，危及测量设备甚至技术人员安全。从欧姆定律来看，一个容量10VA、感应电压2V，二次电流5A的互感器，在正常闭环工作时：

当二次回路开环时：

由此可见，对于电流互感器最重要的保护措施是保证二次回路不开路。原因首先是，二次侧开路时，线圈两端电压至少抬高30倍以上；其次，二次侧开路时，反向磁通量的缺失会引起一次侧铁芯严重发热乃至烧毁线圈。实际在中、高压电力系统中，这直接导致了变压器爆炸。

带电操作，危险！

在日常维护工作中，例如更换某些零件或者将保护装置暂时解列时，为防止电流互感器测量回路断开，需要在二次侧加载一个低阻负载或者直接短路。这样的维护动作，对技术人员来说将面临巨大风险——不仅需要手工带电操作，还要采取多项措施防止开路。长期以来，人们的选择只有可分断端子和一些简单的测试插座，它们都没有抗震性能。而且这些零散的测试插座随着应用环境的不同，需要不停的改变位置和功能。事实上，大家对于一个安全先进的解决方案期待已久。

使用FAME系统，安全！
菲尼克斯电气创新发明的FAME解决方案（快速电能测试模块），让电流测试回路的操作变得安全。FAME系统是一个组合测试模块，它包含组合接线端子和模块化操作插头（操作插头分为测试插头、电源插头和停用保护盖），可用于将保护装置、测量装置等接入电流互感器或者电压互感器的回路中。不同的操作插头可以鲜明的展示电流测试回路的当前状态——测试、工作、停用。当没有任何插头插入端子时，变压器实际是被短路状态。最大可达10位的红色插拔式桥接件被用于短路接触和中性点。特别要提到的是，在作为中性点时，任何未被使用的连接都将被关闭。

支持各种测试方式，多变！
使用测试插头时，任何一路测试回路意外断开时，相应端子均会被事前插入的桥接件自动短路。插入电源插头时，系统则自动切换回工作状态。对于系统监控来说，一旦测试插头插入，系统控制器可以立即检测到测试状态是否被激活；再通过不同的组态环境，建立多样化的调试工作，例如进行互感器参数优化、保护装置检测等。在低压系统中，建议互感器接地；而在中高压系统中，则强制要求互感器必须接地，这是为了防止发生短路事故或二次侧意外开路。使用FAME系统的又一大优势就是，它为单侧接地的电流互感器提供了一个中性点。

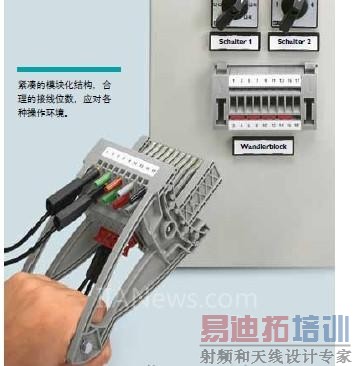

紧凑的模块化结构，合理的接线位数，应对各种操作环境

使用FAME，安全操控测量互感器
使用FAME系统，互感器的操控过程安全、清晰、简单。FAME系统完全通过GOST.R50030.7.1-2000（IEC60947-7-1-89）认证。FAME系统安装简单，可防误插接线，使用通用的ZB、UC等标记卡。当FAME系统安装于控制柜的前面板时，大面积的标记区更加醒目。
