ZON M3单相电表SoC实现高精度电能测量

MaximIntegrated的ZON M3单相电表SoC在5000:1动态范围下精度高达±0.1%。
Maxim Integrated推出ZON M3 (MAX71315)单相电表SoC，为设计人员提供高精度、低成本电表和固态表设计方案。



优异的表计计量性能对于实现精确监测和计费至关重要。此外，随着全球范围内电表布设数量突破百万，设计成本也成为电表厂商的主要考虑因素。ZON M3电表方案集成了4路24位ADC，用于4通道数据采集，5000:1动态范围下测量精度高达±0.1%；32位计算引擎(CE)对采集数据进行高精度处理；两路触摸开关输入省去了机械开关并改善用户体验；红外(IR)通信接口无需使用额外的IR接收模块。高集成度设计有效降低方案成本、改善用户体验。

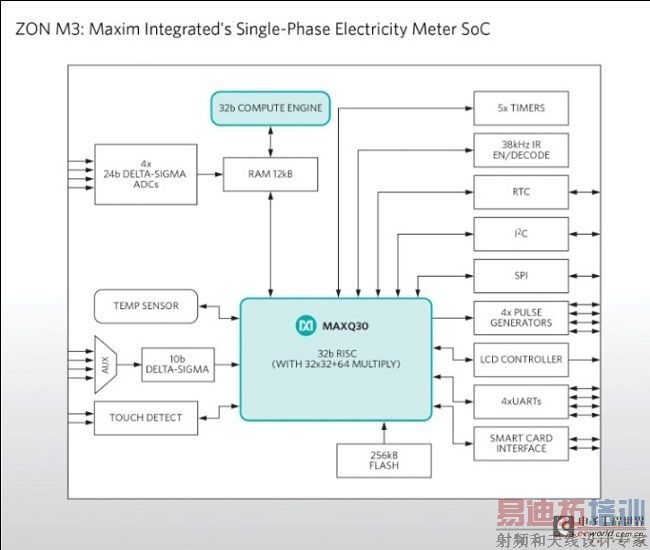

MAX71315集成双32位处理器，用于高性能三相表计，带有256kB闪存、12kB RAM，以及单周期32 x 32 + 64乘法器。用户处理器(MPU)为32位MAXQ 30核。电表计算引擎(CE)为32位处理器，根据电压和电流采样值计算计量参数。
关键优势
● 超高计量精度：5000:1动态范围下精度高达±0.1%
● 高集成度：集成触摸开关输入和IR通信接口，有效改善用户体验、降低方案成本；多接口(SPI、I2C和4 USART)架构提高设计灵活性；温补实时时钟(RTC)和数字温度传感器可实现高精度温度补偿；充足的闪存和RAM存储器支持较长的工作时间
● 高性能：32位计量CE对采集数据进行高精度处理
关键特性
● 四路独立的计量通道
● 5000:1电流范围内，精度高达0.1%，集成计量ADC
● 两个远端ADC接口
● 支持电流变压器、罗氏线圈及分流电阻
● CE提供四路脉冲输出
● 用于计量的数字温度补偿
● 45Hz至65Hz电网频率范围，采用相同校准
● 相位补偿(±10°)
● 256kB闪存、12kB SRAM(MAX71315)
● 128kB闪存、12kB SRAM(MAX71314)
● 单周期32 x 32 + 64乘法器 - 累加器单元
● 低功耗5ksps ADC，用于环境监测
● 带温度补偿的RTC
● 片上数字温度传感器
●LCD控制器，支持多达8个共用平面
● 两路PWM继电器控制通道，带可编程频率、占空比和缓变时间
● 两路触摸开关输入
● 3.3V供电，10MHz时钟工作模式下的典型功耗为12.5mA
● 1.75μA休眠耗流
● SPI(主和从)、主机I2C、4 x UART
● 两个智能卡端口
● 38kHz IR编码器/解码器
● 高达10MIPS(10MHz时)
● 100引脚、LQFP封装
业内评价
● Maxim Integrated能源方案产品线总监Gregory Guez表示：“ZON M3电表SoC可理想用于家用电表市场，能够为全球范围的电表、子表和固态表提供高精度、低BOM成本方案”。
● IHS中国资深分析师Julia Zhu表示：“新技术标准将推动智能电表技术的发展，甚至引发从芯片设计到电表生产整个产业链的变革。性能和可靠性作为新标准的两大基石，对于推动智能电表市场的发展至关重要”。
