横河电机TDLS200激光分析仪用于电解厂微量水(湿度)测量

　　产品: TDLS

　　应用简介

　　电解食盐水溶液装置的主要产物之一是氯气，如果经干燥塔后氯气中仍有水分残留，就会对下游的压缩机产生腐蚀、影响产品质量。所以在氯气进入压缩机前后都要对其含水量进行测量，以防止压缩机腐蚀及产品质量下降。传统的微量水分析仪使用五氧化二磷(P2O5)传感器测量工艺气体的含水量。由于测量时传感器与气体接触，会产生传感器损耗、响应速度变慢、维护运行成本增高等问题。现在，TDLS200激光分析仪可以成功的解决这些问题。

　　预期效益

　　通过非接触式光学测量实现可靠测量、减少传感器损耗

　　可用于腐蚀性气体的测量，减少仪器损耗、降低维护和运行成本

　　对于H2O浓度的变化响应快速、测量稳定

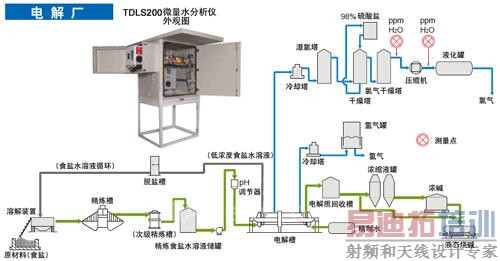

　　工艺概述

　　电解食盐水溶液装置中，氯气首先在湿氯塔除湿，然后进入干燥塔通过硫酸溶液进行干燥。干燥的氯气被送到氯气干燥塔再次除湿，最终经过压缩机压缩变成液态，便可以作为产品运送。

　　解决方案详情

　　不同于使用五氧化二磷传感器的分析仪，TDLS能够对样品中水含量的变化做出快速响应。

　　现场数据

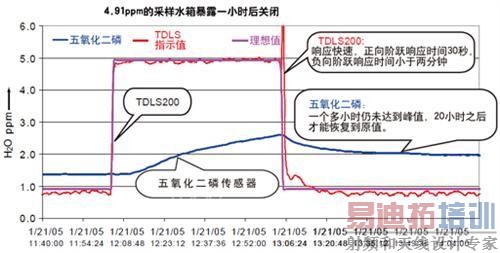

　　TDLS200与使用P2O5传感器的湿度分析仪的响应能力比较

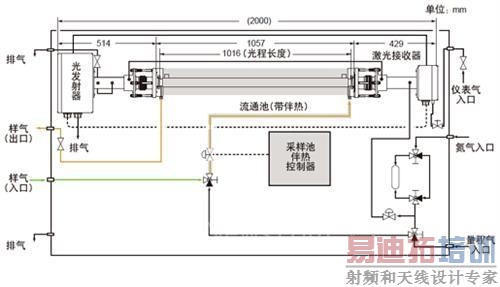

　　TDLS200激光分析仪微量水测量配置示例

　　使用采样系统将工艺气体引入流通池进行测量。

　　特点

　　专利的采样方法可以实现高灵敏度测量(最小范围0-30ppm)

　　现场标定无需移动系统

　　采样系统的使用，使吹扫气体湿度对测量的影响最小化

　　TDLS分析仪

　　TDLS200　需特别订购。

　　说明

　　电源: 100-240VAC，50/60Hz

　　吹扫气: 仪表气和氮气(用于采样板、光发射器及光接收器机箱内)

　　吹扫:仪表气10L/min

　　激光传输区域吹扫: 氮气，流速5L/min
