如何使用MDO查找无线嵌入式系统中的噪声来源

　　在把射频芯片或模块集成到典型的嵌入式系统中时，设 计人员必须面临的一项常见任务是追踪和消除噪声和杂 散信号。潜在的噪声来源包括：开关电源、来自系统其 它部分的数字噪声、以及外部噪声来源。在考虑噪声时，还应考虑射频电路产生的任何可能的干扰，这是避免干 扰其它无线电设备及满足法规要求的一项重要考虑因素。 在本应用指南中，我们将介绍使用MDO4000 系列混合域示波器系列查找噪声来源的技术和技巧。

　　

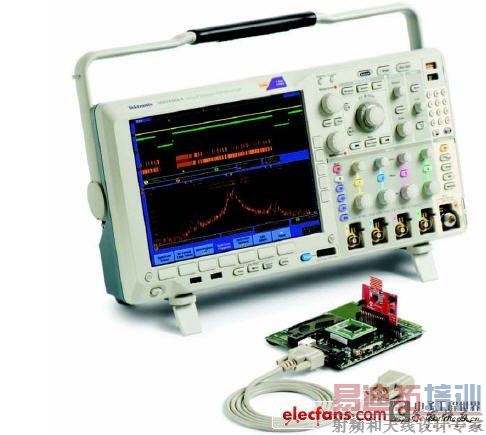

　　图1. 泰克MDO4000 系列混合域示波器和Microchip 射频测试电路板模块。

　　把射频通信功能集成到嵌入式系统中 在嵌入式系统中增加射频功能时，在集成中一般会遇到 许多问题。 对电池供电系统，一般使用开关稳压器，以最低的成本 实现最高的实用效率。电源尺寸也经常是一个问题。这 要求使用高开关频率，使输出滤波的规格和要求达到最 小。这些电源在输出电压上通常有纹波，这些波纹可能 会出现在RF发射机输出上，特别是在搞工作负荷下或在 电池电量不足时。为避免这种情况，可能需要额外的电源滤波，以避免射频输出信号受到影响，尽管这会导致 增加成本或尺寸。 无线电芯片或模块的硬件电路和软件配置可能会影响发 送的信号质量。如果设置和过滤不当，射频输出信号可 能会给其它无线电系统带来干扰，或不能满足相应的法 规标准。某些无线电系统需要信道滤波器、RF表面声波 和其它成本相对较高的滤波器，以满足信道外和带外辐 射的法规要求。

　　

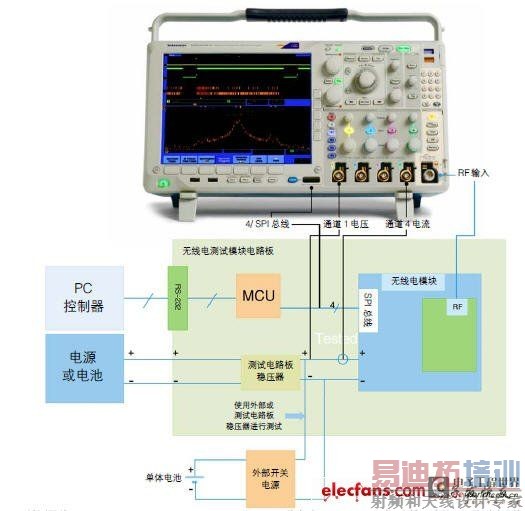

　　图2. 被测器件（Microchip Technologies MRF89XA 868 MHz无线电）与MDO4000系列混合域示波器之间的测试连接。

　　应用实例：带有开关电源、支持无线功能的嵌入式系统

　　在下面的讨论中，被测器件将使用一块灵活的射频通信集成电路，其已经集成到射频测试模块中，即Microchip Technologies MRF89XM8A。这个模块采用MRF89XA 集成电路及滤波和天线匹配。为进行演示，这个模块安装在Microchip Explorer 16电路板上，与电脑一起使用，对射频参数设置进行编程。

　　为演示使用开关电源对无线电供电的影响，我们使用升压转换器集成电路Microchip MCP1640，其集成到MCP1640EV评测电路板上。这个转换器以大约500 kHz 频率开关，这一频率对开关稳压器十分常见。它可以提供无线电模块所需的3.3 V 输出电压，支持最低0.8 V 的输入电压。这意味着可以从一个电池单元为无线电供电，降低产品的电池尺寸。 [p]

　　为调试这个器件，我们使用泰克MDO4000系列混合域示波器。MDO4000 系列拥有独特的功能，可以同时显示4 个模拟信号、16 个数字波形、最多4 条解码的串行总线和/ 或并行总线及1 个RF 信号。所有这些信号都时间相关，显示控制信号对模拟域和RF 域的影响。图2 说明了下述测试使用的设置。

　　

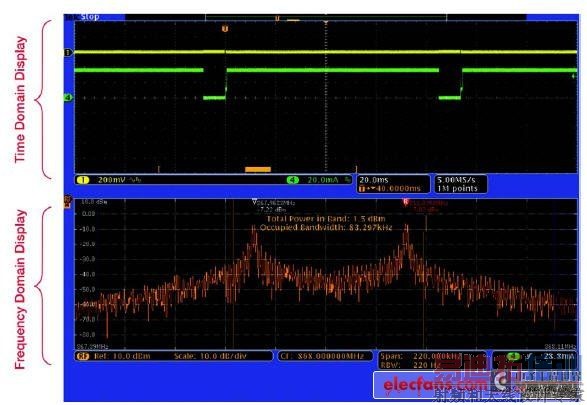

　　图3. 查看时域和频域。

　　识别噪声来源

　　我们测量以868 MHz为中心的射频频谱，其拥有相当低的2 kbps 的FSK 调制数据速率，以供参考。图3 显示了参考频谱。注意MDO4000 系列同时显示时域视图和频域视图，所有信号都时间相关。画面的下半部分显示了RF信号的频域视图，在本例中是射频发射机输出，画面的上半部分是时域的传统示波器视图。频域视图中显示的频谱来自时域视图中短橙色条指明的时间周期，称为频谱时间（Spectrum Time）。由于时域画面的水平量程独立于处理时域画面傅立叶变换（FFT）要求的时间数量，表示与RF采集相关的实际时间周期非常重要。MDO4000系列示波器的独特结构可以以时间相关的方式分开采集所有输入（数字信号、模拟信号和RF信号）。每个输入有单独的存储器，视时域画面的水平采集时间，存储器中采集的RF 信号支持频谱时间，并可以在模拟时间内部移动，如图4 所示。

　　

　　图4. 使用干净的实验室电源，在数据包前置码多个符号期间显示的占用功率测量结果。

　　通过MDO4000 系列，可以在采集数据中移动频谱时间 （Spectrum Time），考察RF 频谱怎样随时间变化。在图 4中，我们调整频谱时间的位置，显示数据包前置码多个符号期间发送的信号的频谱。频谱时间是支持频谱画面希望的分辨率带宽（RBW）要求

　　的时间数量。它等于窗口因数除以RBW。默认的Kaiser Window的整形因数为2.23，在本例中，频谱时间为2.23/ 220 Hz，约为10 ms。 FSK调制一次只有一个RF信号频率，我们对频谱使用较长的采集时间，以测量占用带宽和总功率。
