通过前端将PC声卡变成高速采样示波器设计参考

　　有多种软件包可以使个人计算机（PC）中的立体声声卡提供类似示波器的显示，但低采样速率、高分辨率模数转换器（ADC）和交流耦合前端最适合20 kHz及以下的可用带宽。现在，这种有限的带宽可以扩展——针对重复波形，可以在声卡输入前使用一个采样前端。利用高速采样保持器（SHA）对输入波形进行二次采样，然后通过低通滤波器重建波形，并使其平滑，可以有效延展时间轴，使PC能够用作高速采样示波器。本文描述一种能够实现这种改造的前端和探头。

　　图1所示为一个插入式附件的原理图，它可以配合典型PC声卡采样使用。每个示波器通道使用一个高速采样保持放大器 AD783 SHA的采样信号由时钟分频器电路的数字输出提供，下文将通过一个例子说明。AD783输入由一个FET缓冲，因此可以使用简单的交流/直流输入耦合。在所示的两个通道中，当直流耦合跳线开路且输入为交流耦合时，1 MΩ电阻（R1和R3）提供直流偏置。采样输出由图中所示的双极点有源RC网络低通滤波。该滤波器不必是一个有源电路，但所示的滤波器能够提供有益的缓冲低阻抗来驱动PC声卡输入。

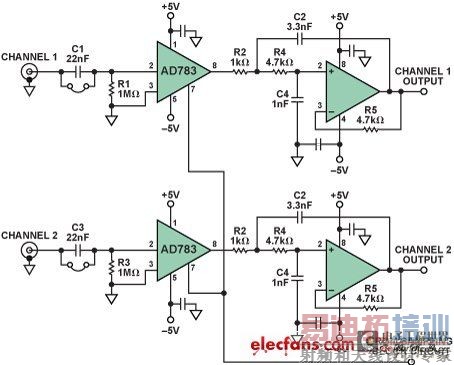

　　图1. 双通道模拟采样电路

　　AD783 SHA提供高达数MHz的可用大信号带宽。输入端的有效压摆率约为100 V/µs以上。采用±5 V电源时，输入/输出摆幅至少为±3 V。对于500 mV p-p以下的摆幅，小信号3 dB带宽接近50 MHz。

　　利用图1所示的前端电路以及采用Visual Analyser1 软件的PC声卡，可以得到一个以1 MHz频率重复的2 MHz单周期正弦波，如图2的屏幕截图所示。采样时钟以80.321 kHz的采样速率提供250 ns宽的采样脉冲。这里的有效水平时基为333 ns/分频比。例子中使用的PC声卡采用SoundMax® 编解码器，其采样速率为96 kSPS。本例中，有效采样速率约为40 MSPS。

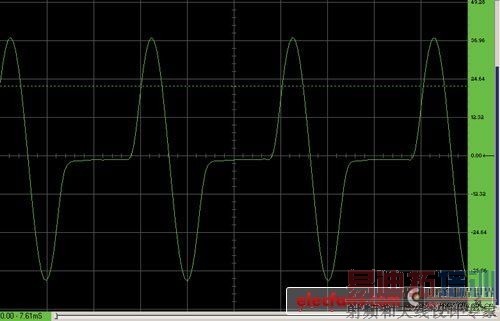

　　图2. 以1 MHz频率重复的2 MHz单周期正弦脉冲

　　图3中的屏幕截图显示的是一个以1 MHz频率重复的高斯正弦脉冲。采样时钟速率同样是80.321 kHz，采样脉冲宽度为250 ns。

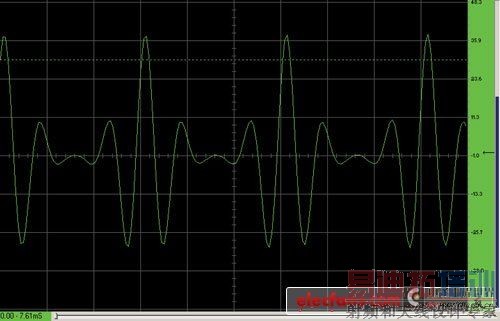

　　图3. 以1 MHz频率重复的4 MHz高斯正弦脉冲

　　采样时钟发生器示例

　　AD783要求一个宽度为150 ns至250 ns的窄正采样脉冲。为使显示的波形保持稳定，无来回跳动，采样脉冲必须非常稳定，抖动很低。这一要求往往将可能的时钟选择限定于晶体振荡器。另一个要求是采样速率可以在略低于100 kHz到大约500 kHz的范围内进行调整或调谐。为使下采样信号落在声卡的20 Hz到20 kHz音频带宽内，采样频率间的调谐步进必须较为精细。一个诸如图4所示的N分频电路和一个频率介于10 MHz到20 MHz的晶体振荡器（IC4），可以提供从80 kHz到350 kHz的多达200种或更多的不同采样速率，步进大小介于300 Hz到5 kHz之间。本例使用两个4位二进制升降计数器74HC191，N可以是4到256之间的任意整数。也可以使用74HC190等十进制计数器，其引脚排列与74HC191相同，可以提供4到100的N值。分频比利用两个十六进制开关S1和S2设置。开关S3设置计数器是递增还是递减计数。电阻R1 （250 Ω）和电容C1 （68 pF）给引脚计数输出增加一个很短的延迟，经过该延迟后，引脚计数输出加载起始计数值。74HC00的四个NAND门用于实现单稳态模式，当R12为2.7 kΩ且C2为68 pF时，单稳态模式提供200 ns的采样脉冲。 [p]

　　图4. 采样时钟分频器电路

　　IC4是固定频率金属帽壳晶体振荡器。另一种方法是使用CMOS反相器（74HC04）和分立晶体X1来构成一个振荡器，如图5所示。这种方法使用的元件虽然多于一体式金属帽壳振荡器，但它支持通过调整电容C1来调节晶体频率，从而实现精密的频率调谐。

　　图5. 采用机械调谐方式的分立晶体振荡器

　　为了消除机械可变元件，D1可以使用变容二极管，其电容取决于电压，如图6所示。

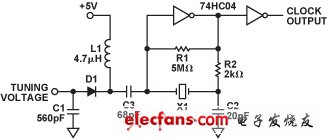

　　图6. 采用电压调谐方式的分立晶体振荡器

　　有源重构滤波器示例

　　图7和图8所示为有源滤波器设计，它们应能很好地代替简单的无源RC滤波器。图7显示的是一个二阶Sallen-Key滤波器，转折频率约为39 kHz，使用标准电阻和电容值。双通道运算放大器AD8042 和AD822 具有低电源电压和宽摆幅特性，是很好的选择。该滤波器在通带内的增益为+1。

　　图7. Sallen-Key 39 kHz低通滤波器

　　图8显示的是一个二阶多路反馈（MFB）滤波器，转折频率约为33 kHz，使用标准电阻和电容值。该滤波器的通带增益为–1，因此，使用该滤波器时，为使显示的波形右侧朝上，应选择示波器软件上的“反相”按钮。

　　图8. MFB 33 kHz低通滤波器

　　电路供电

　　重构滤波器使用的AD783和放大器需要双电源供电。可以使用6节AA电池，3节提供+4.5 V电源，另外3节提供–4.5 V电源。或者，也可以使用单个9 V电池，利用一个电阻分压器来提供作为地的中间电源电压，这将需要由一个运算放大器进行缓冲才能提供电路所需的地电流。第三种方法是使用一个可调线性调节器，产生相对于电池负极的约4.5 V电压，用作接地基准。

　　第四种方法是使用备用PC或笔记本电脑USB端口提供的+5 V电源。–5 V电源可以由DC/DC电压逆变器产生，例如ADI公司的ADM8829—（表贴封装）。应特别注意避免受到DC/DC电压逆变器产生的开关噪声干扰。

　　输入衰减器

　　AD783的小信号增益远高于全摆幅带宽。通过在采样器之前插入一个10:1阻性衰减器以限制最大信号带宽，可以实现远超过20 MHz的可用带宽。多家公司提供成本相对较低的示波器探头，如Syscomp Electronic Design， Ltd2等（图9）。下面是笔者撰写本文时获得的信息：

　　Syscomp Electronic Design生产的40 MHz带宽、1×/10×可切换型示波器探头（P6040），每对价格$29.99。

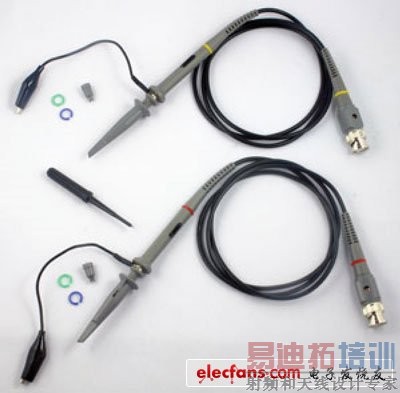

　　图9. P6040 1×/10×示波器探头

　　HobbyLab3生产的20 MHz 10:1版本示波器探头（GT-P6020），每对价格$19.50。

　　Gabotronics.com4生产的100 MHz P2100和60 MHz P2060通用探头，每种价格约$10.00。
