数字荧光示波器(DPO)前所未有的信号查看能力

　　我们来比较一下DPO和DSO的架构。

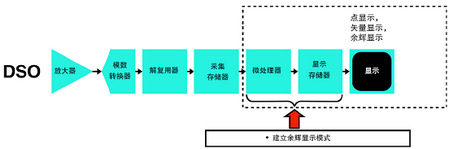

　　图1. 在 DSO 中，采集路径完全是串行路径，这要求微处理器参与信号采集过程。微处理器会降低波形捕获速率。

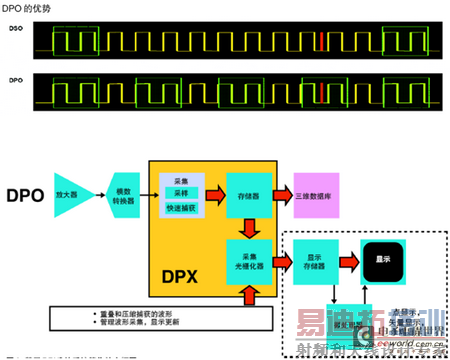

　　图2. DPO 并行处理架构。在大多数 DPO 型号中，泰克独有的 DPX® 采集技术有效实现了 DPO 的优势，提供了最高的连续捕获速率及其它强大的工具，如 FastAcq 采集模式。

　　所有这一切首先始于 DPX®采集技术，这是一种新型并行处理架构，提供了每秒高达 300,000 个波形(wfms/s)的连续波形捕获速率，而普通 DSO 的波形捕获速率可能接近 8000 wfms/s。通过建立一个波形数据库，DPO 采集数字化波形数据，把这些数据光栅化成波形图像。它大约每隔 1/30 秒(接近人眼能够感受到的速度)，把数字荧光存储的信号图像快照直接发送到显示系统。这种把波形数据直接光栅化及直接复制到显示存储器的方式，解决了数据处理引起的速度下降的问题。这种方法消除了需要耗费大量时间的中断，而这些中断是支持矢量显示模式和余辉显示模式等操作的图像处理所必需的。数据库中存储的信号图像快照会定期直接发送到显示系统(速度与人眼能够感受到的大体相同)。这种把波形数据直接光栅化的方式与直接复制到显示存储器的技术相结合，避免了数据处理引起的速度下降问题。

　　事实上，在发生异常事件时，DPO 采集到波形的可能性要高得多，它以最高的概率来发现数字系统中常见的问题，包括欠幅脉冲、毛刺、时序问题等等，并最终实现更高水平的信号可视化。

　　为真正了解连续捕获波形的重要意义，想象一下使用一台DSO，追踪源自某个偶发或随机故障条件的问题。一般来说，您会把探头从一个测试点移动到下一个测试点，希望错误出现在这些测试点上。您只会观测每个电路位置几秒钟的时间，然后会移开。如果发生了问题，但示波器漏掉了问题(可能由于采集系统忙着处理显示信息，而不是采集数据)，那么您可能要花几分钟、几小时、甚至几天的时间来解决问题。

　　DPO 的连续波形捕获方法意味着它可以在更少的时间内收集更多的波形，在几秒钟内、而不是在几分钟内生成细节丰富的显示画面和深入分析数据库，它会立即积累辉度等级轨迹数据。短暂的瞬态信号可以被清晰地显示出来。带阴影的动态图像能揭示细微的调制模式。眼图会表明跳变沿，并一目了然地揭示进入模板的信号点。

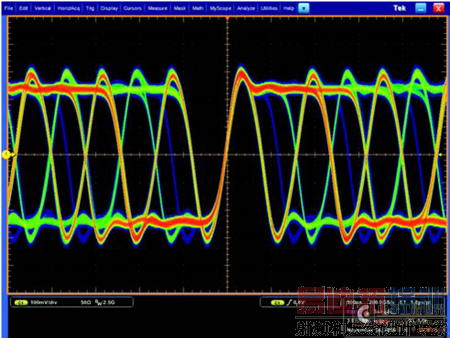

　　图3. DPO 在几秒钟内显示几百万个波形，可以迅速确定问题位置，触发事件。泰克DPX®波形成像处理技术可以在几秒钟内找到难检问题。
