如何确定示波器带宽?

　　通常谈到的带宽没有特别说明是指示波器模拟前端放大器的带宽，也就是常说的-3dB截止频率点。 此外，还有数字带宽，触发带宽的概念。

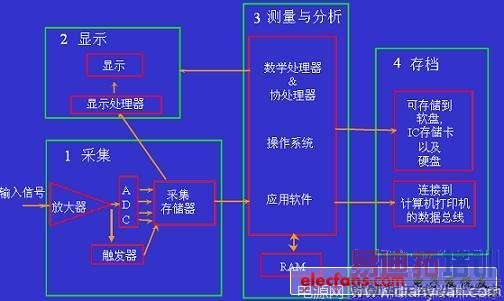

　　我们常说数字示波器有五大功能，即捕获(Capture)，观察(View)，测量(Measurement)，分析(Analyse)和归档(Document)。 这五大功能组成的原理框图如图1所示。

　　图1，数字示波器的原理框图

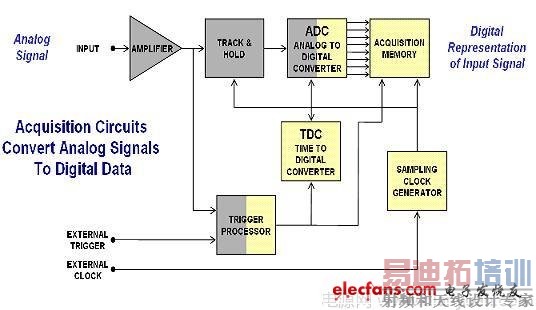

　　捕获部分主要是由三颗芯片和一个电路组成，即放大器芯片，A/D芯片，存储器芯片和触发器电路，原理框图如下图2所示。被测信号首先经过探头和放大器及归一化后转换成ADC可以接收的电压范围，采样和保持电路按固定采样率将信号分割成一个个独立的采样电平，ADC将这些电平转化成数字的采样点，这些数字采样点保存在采集存储器里送显示和测量分析处理。

　　图2，示波器捕获电路原理框图

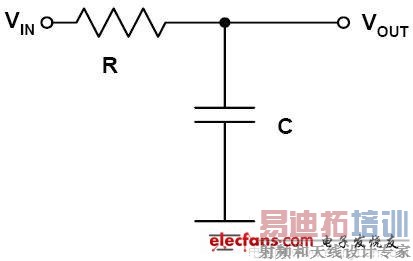

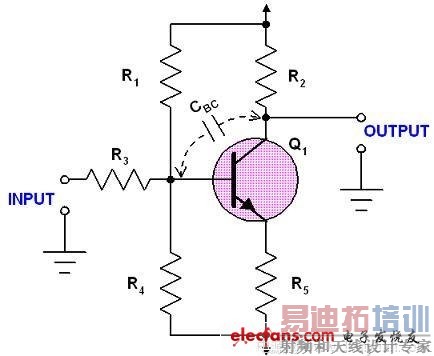

　　示波器放大器的典型电路如图3所示。这个电路在模拟电路教科书中处处可见。这种放大器可以等效为RC低通滤波器如图4所示。 由此等效电路推导出输出电压和输入电压的关系，得出理想的幅频特性的波特图如图5所示。

　　图3，放大器的典型电路
