测定示波器的电压竖直灵敏度

　　J2458型或J2459型示波器和电源；0－100V可变直流电源；高内阻电压表（0－100V，直流）。

　　实验步骤

　　把电源装置接上交流电源，同时接通示波器，调节控制旋钮（“辉度”和“聚焦”），使得在荧光屏中央获得一个小且清晰的聚焦光点。如果原先已作过调整，就只需要改变加在极板上的电压。为了简化图形，图38／2中略去了电源装置和示波器。

　　照图38／2组装电路，其中H是可变高压电源，V是电压表，S是荧光屏，X1、X2、Y1和Y2是偏转板，E是接地电极。

　　对Y偏转板按与上述相同的步骤进行实验。X2和高压负端接地，将可变输出电压接在Y2上。像上段所述那样调节光点在荧光屏上的位置（但是在竖直方向上的位置），即可观察到向上和向下的偏转。

　　数据记录与处理

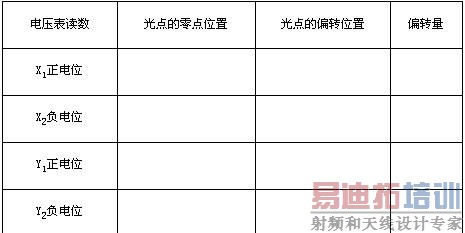

　　将结果填入下表：

在同一坐标中，对于Y偏转板和X偏转板画出所加电压（正和负）对偏转（右和左）的图象；以所加电压为纵坐标。

　　这些图象将是一些通过原点的直线，对每对极板，用mm／V来测定偏转。这些就是示波管的电压灵敏度。
