LabVIEW的连接前面板接线端和节点在内的程序框 对象
录入：edatop.com 点击：
连线用于在程序框图各对象间传递数据。每根连线都只能和一个数据源连接，但可以与多个数据读取端相连接，这一点与在文本编程语言中传递主参数相似。连线的颜色、样式和粗细根据数据类型不同而变化，同样地，接线端也以不同颜色和符号来表示相应输入控件或显示控件的数据类型。
在工具选板中单击连线工具
进行连线，也可单击自动选择工具
，在接线端出现连线工具，在出现的位置单击即为连线开始的位置，当移到Ⅵ或函数节点上时，没有连接的接线端将出现接线头。
接线头表明了每个接线端的数据类型，光标移到某个接线端上时，接线端将不断闪烁，同时将出现一个提示框，显示接线端的名称。接线端被连接以后，当光标移到节点时，接线端的接线头将不再出现。连接成功的连线段是一段水平或垂直的直线，连线中的转折是两段连线交叉的地方。两段或多段连线的交点称为交叉点，一个连线分支包括从交叉点 到交叉点、接线端到交叉点、接线端到接线端之间的连线段，如图1所示。

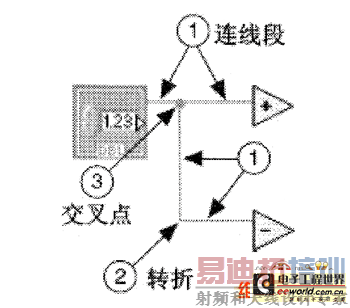

图1连线段、转折和交叉点
用连线连接接线端时，在垂直或水平方向移动光标可将连线转折；若要在多个方向转折连线，可先单击鼠标定位连线后再向新的方向移动光标。若要取消最后的连线定位点，按＜Shift＞键并单击程序框图上任意空白位置；若要中止连线操作，右键单击程序框图中任意空白位置即可。
