LabVIEW的VI程序框

录入:edatop.com    点击:

  VI程序框图

  前面板创建完毕以后,可使用程序框图来添加源代码。程序框图是图形化源代码的集合,图形化源代码又称G代码或程序框图代码,它决定VI的运行方式。程序框图代码使用图形化代码来控制程序框图对象。

  程序框图对象包括接线端和程序框图节点。接线端为前面板对象在程序框图上对应的对象。程序框图节点包括函数、VI、Express VI和结构,节点可以是LabVIEW自带的也可以是用户自定义的。程序框图节点类型和功能如表1所示。

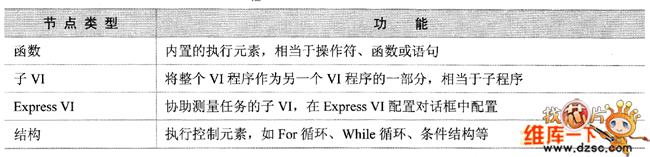

  表1程序框图节点类型及功能

  各个对象之间通过连线连接起来用以创建程序框图。连线将输入控件和显示控件的接线端与函数或子Ⅵ连接,数据从输入控件沿着连接线流向函数和子Ⅵ,再从这些函数和子Ⅵ流向其他函数和子VI,最后流向显示控件。数据在程序框图节点中的移动决定了Ⅵ和函数的执行顺序,数据的移动称为数据流编程。空白的程序框图窗口如图1所示。



  图1 空白的程序框图窗口
