labview中的的几种定时器
录入：edatop.com 点击：
LABVIEW提供了几种定时器(包括DELAY),如下图所示
首先看看Tick Count 节点的帮助说明:
返回毫秒定时器的值.
基准参考时间(0 毫秒)未定义,也就是说,不能把返回的毫秒数直接转换成现实世界的时间和日期.必须注意当你使用这个函数进行比较的时候,毫秒定时器达到2^32-1后反转成0.
基准参考时间未定义,说法比较模糊,难道会是个随机数,那显然不可能,如果是随机数,那两次调用TICK COUNT取得差值就不可能表示经过的毫秒数.无论如何,必须有个时间的起点.
API函数中也有一个类似的函数:GetTickCount,该函数返回计算机启动以来经过的毫秒数.在9X中,它读取的是BIOS中保存的系统时钟的滴答数,早期PC的ROM初始化Intel8259定时器芯片来产生硬件中断08H。这个中断有时称为"定时器滴答"中断。中断08H每隔54。925毫秒产生一次，或大约每秒18.2次。BIOS使用中断08H更新存于BIOS数据区的"时间"值.这就是长说的55MS的由来.对于NT操作系统,常规的说法是能精确到10MS,也就是说精度在1MS时是不精确的.
经过实际测试,LABVIEW的TICK COUNT的返回值和API的返回值是一致的,也就是计算机启动以来经过的毫秒数.
毫秒数达到2^32-1后反转成0,可见它的数值形式是U32,最大值是2^32-1,大概相当于49.7天.对于一个连续运行的计算机,用这个节点进行比较的时候,在连续运行49.7天后,该值自动恢复到零,如果在这个时刻进行比较,可能会出现错误的结果.
wait(ms)节点帮助文件中的解释是这样的.
等待指定的毫秒数并返回毫秒定时器的值(上面提到的计算机启动以来的毫秒数).如果WAIT (MS)连接0会强迫当前线程放弃控制权.
WAIT 0MS是一个相当重要的特点，相当于ＶＢ 的ＤＯＥＶＥＮＴＳ，ＣＶＩ中的PROCESSSYTEMEVENTS,实际是归还控制权给操作系统，来处理队列中的其他消息，如果没有消息需要处理，系统马上把控制权交给这个线程，继续运行．

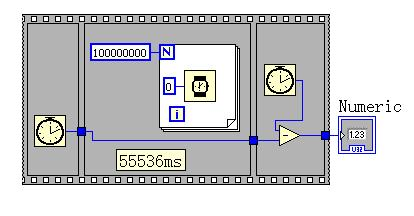

这里有两种情况，如果系统消息队列中无需要处理的消息，立即返回，如果系统消息队列中有消息需要处理，并且是一个耗时操作，无法预料ＬＶ线程何时再次取得控制权．我们比较ＬＶ是否加ＷＡＩＴ ０ＭＳ的速度．
实验过程中未执行其它任何操作，避免了处理其他消息造成的影响．两者之间，差距是惊人的．这也体现了ＬＡＢＶＩＥＷ的一个优点，对于一个倾向于硬件控制的编程软件，它有着极强的任务抢先能力．

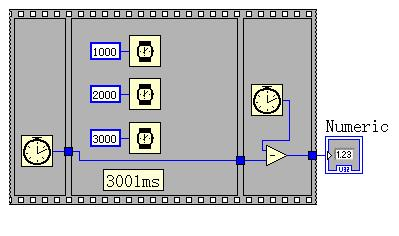

在一个循环里多次并行执行ＷＡＩＴ，是累加时间，还是按最长的执行那，实际上是异步的还是同步的问题．我们做一下实验．
可见，这三个ＷＡＩＴ是同时执行的．
由于ＷＡＩＴ是基于线程的，一个循环里的ＷＡＩＴ不会影响同时运行的其它线程的运行．
看看WAIT UNTIL NEXT MS MULTIPULE(等待下一个毫秒的整数倍).
一直等到毫秒定时器变成指定时间的整数倍.可以用于在一个循环中调节循环的执行速率.但是第一次的循环周期可能比较短.可以直接连接0到这个节点,强迫当前线程放弃控制权,归还给CPU. [p]
相比WAIT MS,这个节点在循环中更为常用,对于几个采用相同参数的WAIT UNTIL NEXT MS MULTIPULE,可以实现不特别精确的同步.由于LABVIEW的循环的特点,首次是立即执行的,所以第一次是不能保证同步的.如果必须要保证同步的话,可以在循环中第一次执行空循环来避免这个问题.
LABVIEEW EXPRESS中也提供了两个快速VI,一个相当于WAIT MS,另一个可以实现非常复杂的定时功能.
我们先把TIME DELAY EXPRESS VI转换成常规VI,跟踪一下它是如何实现的.

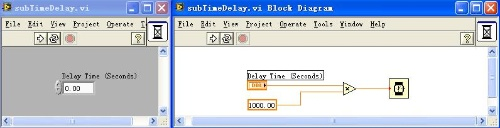

进一步跟踪SUBTIMEDELAY
可见，实际上还是调用的ＷＡＩＴ ＭＳ，不过是数据类型换成的ＤＯＵＢＬＥ，表示秒数，同时增加了错误簇，有利于实现顺序延时动作．其他完全等同于ＤＥＡＬＹ ＭＳ．
可能是在ＬＶ７．１后新增加了这个ELAPSED TIME快速节点，这是一个非常有用的定时器．先介绍一个ＯＰＥＮＧ中提供的比较简单的定时器．
这是一个周期软件定时器．可用于周期性地循环触发事件．
看看它是如何实现的．
首先看看Tick Count 节点的帮助说明:
返回毫秒定时器的值.
基准参考时间(0 毫秒)未定义,也就是说,不能把返回的毫秒数直接转换成现实世界的时间和日期.必须注意当你使用这个函数进行比较的时候,毫秒定时器达到2^32-1后反转成0.
基准参考时间未定义,说法比较模糊,难道会是个随机数,那显然不可能,如果是随机数,那两次调用TICK COUNT取得差值就不可能表示经过的毫秒数.无论如何,必须有个时间的起点.
API函数中也有一个类似的函数:GetTickCount,该函数返回计算机启动以来经过的毫秒数.在9X中,它读取的是BIOS中保存的系统时钟的滴答数,早期PC的ROM初始化Intel8259定时器芯片来产生硬件中断08H。这个中断有时称为"定时器滴答"中断。中断08H每隔54。925毫秒产生一次，或大约每秒18.2次。BIOS使用中断08H更新存于BIOS数据区的"时间"值.这就是长说的55MS的由来.对于NT操作系统,常规的说法是能精确到10MS,也就是说精度在1MS时是不精确的.
经过实际测试,LABVIEW的TICK COUNT的返回值和API的返回值是一致的,也就是计算机启动以来经过的毫秒数.
毫秒数达到2^32-1后反转成0,可见它的数值形式是U32,最大值是2^32-1,大概相当于49.7天.对于一个连续运行的计算机,用这个节点进行比较的时候,在连续运行49.7天后,该值自动恢复到零,如果在这个时刻进行比较,可能会出现错误的结果.
wait(ms)节点帮助文件中的解释是这样的.
等待指定的毫秒数并返回毫秒定时器的值(上面提到的计算机启动以来的毫秒数).如果WAIT (MS)连接0会强迫当前线程放弃控制权.
WAIT 0MS是一个相当重要的特点，相当于ＶＢ 的ＤＯＥＶＥＮＴＳ，ＣＶＩ中的PROCESSSYTEMEVENTS,实际是归还控制权给操作系统，来处理队列中的其他消息，如果没有消息需要处理，系统马上把控制权交给这个线程，继续运行．
这里有两种情况，如果系统消息队列中无需要处理的消息，立即返回，如果系统消息队列中有消息需要处理，并且是一个耗时操作，无法预料ＬＶ线程何时再次取得控制权．我们比较ＬＶ是否加ＷＡＩＴ ０ＭＳ的速度．
实验过程中未执行其它任何操作，避免了处理其他消息造成的影响．两者之间，差距是惊人的．这也体现了ＬＡＢＶＩＥＷ的一个优点，对于一个倾向于硬件控制的编程软件，它有着极强的任务抢先能力．
在一个循环里多次并行执行ＷＡＩＴ，是累加时间，还是按最长的执行那，实际上是异步的还是同步的问题．我们做一下实验．
可见，这三个ＷＡＩＴ是同时执行的．
由于ＷＡＩＴ是基于线程的，一个循环里的ＷＡＩＴ不会影响同时运行的其它线程的运行．
看看WAIT UNTIL NEXT MS MULTIPULE(等待下一个毫秒的整数倍).
一直等到毫秒定时器变成指定时间的整数倍.可以用于在一个循环中调节循环的执行速率.但是第一次的循环周期可能比较短.可以直接连接0到这个节点,强迫当前线程放弃控制权,归还给CPU. [p]
相比WAIT MS,这个节点在循环中更为常用,对于几个采用相同参数的WAIT UNTIL NEXT MS MULTIPULE,可以实现不特别精确的同步.由于LABVIEW的循环的特点,首次是立即执行的,所以第一次是不能保证同步的.如果必须要保证同步的话,可以在循环中第一次执行空循环来避免这个问题.
LABVIEEW EXPRESS中也提供了两个快速VI,一个相当于WAIT MS,另一个可以实现非常复杂的定时功能.
我们先把TIME DELAY EXPRESS VI转换成常规VI,跟踪一下它是如何实现的.
进一步跟踪SUBTIMEDELAY
可见，实际上还是调用的ＷＡＩＴ ＭＳ，不过是数据类型换成的ＤＯＵＢＬＥ，表示秒数，同时增加了错误簇，有利于实现顺序延时动作．其他完全等同于ＤＥＡＬＹ ＭＳ．
可能是在ＬＶ７．１后新增加了这个ELAPSED TIME快速节点，这是一个非常有用的定时器．先介绍一个ＯＰＥＮＧ中提供的比较简单的定时器．
这是一个周期软件定时器．可用于周期性地循环触发事件．
看看它是如何实现的．
