OLED显示器的DC生产测试中重要电指标（一）
录入：edatop.com 点击：
对于OLED和OLED显示器的性能，有几个电指标非常重要：
·反向偏置漏电流
·正向和反向偏置时的I-V扫描特性
·显示器像素的短路和开路测试
上述测试将首先在单像素测试的叙述中进行讨论。通过使用开关，可以对单像素测试进行扩展以实现不同尺寸多像素显示器的测试。
反向偏置漏电流

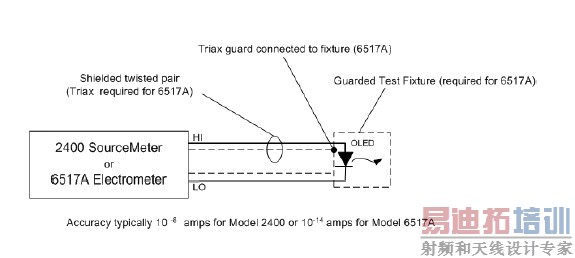

反偏漏电流测试中的测试设备、电缆、夹具的选择，是由漏电流的大小量级和所需的测量精度决定的。漏电流简单地讲就是在特定的反向偏压下流过器件的电流。既然是这样，那么测试系统就必须能够在器件两端之间输出一个稳定的电压，然后能精确地测定相对很小的电流。对于某些产品，若测得的漏电流小于预先规定阈值（比如数十纳安）便认为产品合格。在这种情况下，用2400型源表进行简单的“合格/不合格”测试也就足够了，可以达到10-8-10-9A的电流测量精度。如果使用一个带有电压源的静电计、一个有恰当保护的夹具和三同轴电缆，那就可以低到10-14A的电流。图1是一个表示如何对单个OLED进行反偏漏电流测量的接线图。
·反向偏置漏电流
·正向和反向偏置时的I-V扫描特性
·显示器像素的短路和开路测试
上述测试将首先在单像素测试的叙述中进行讨论。通过使用开关，可以对单像素测试进行扩展以实现不同尺寸多像素显示器的测试。
反向偏置漏电流
反偏漏电流测试中的测试设备、电缆、夹具的选择，是由漏电流的大小量级和所需的测量精度决定的。漏电流简单地讲就是在特定的反向偏压下流过器件的电流。既然是这样，那么测试系统就必须能够在器件两端之间输出一个稳定的电压，然后能精确地测定相对很小的电流。对于某些产品，若测得的漏电流小于预先规定阈值（比如数十纳安）便认为产品合格。在这种情况下，用2400型源表进行简单的“合格/不合格”测试也就足够了，可以达到10-8-10-9A的电流测量精度。如果使用一个带有电压源的静电计、一个有恰当保护的夹具和三同轴电缆，那就可以低到10-14A的电流。图1是一个表示如何对单个OLED进行反偏漏电流测量的接线图。
