吉时利2602型数字源表数模转换器测试实例

录入:edatop.com    点击:

为了说明2602型数字源表在多通道、多功能测试应用中的源表能力和灵活性,让我们看一下8-位乘法数模转换器(DAC)的测试序列。图1给出这个应用的测试设置。通过TSP-Link连接的每个仪器都被分配一个唯一的节点编号,类似于GPIB地址。DAC实例使用两个节点(节点1和节点2),每个节点都有两个源-测量单元SMU(SMU A和SMU B)。节点1是“主”节点,节点2是“从”节点。控制器通过GPIB (或RS-232)发送命令或下载完整的测试脚本至主设备,主设备则通过TSP-Link向从设备发送命令。
DAC需要直流电源和基准电压。
节点2的SMU A将向DAC提供+15VDC。当所有数字输入设置为低电平时,它将测量DAC的实际供电电压和电流,所有数字输入设置为高电平时,再次进行测量。节点2的SMU B将向VREF提供+10VDC。当所有数字输入设置在高电平时,它将测量这个端口的输入电阻。
DAC拥有两个互补的电流输出。
当一个电流源与终端电阻连接后进行输出时,可以将电流转换为可测量的电压,数字源表便可以直接对电流进行测量。在这些输出端测得的电平与VREF成正比,其系数取决于数字输入值。当数字输入均处于高位时,IOUT1是最大值,IOUT2是最小值。反之,当数字输入都处于低位时,IOUT1是最小值,IOUT2是最大值。数字输入将作为输出测量函数的变量,并对其线性特性进行评估。
对DAC的线性测量通常在静态情况下进行。
在DAC的数字输入端加入输入代码,而且如有必要,可以选通被测DAC将测试数据传入该DAC。在我们实例中的DAC不需要进行选通(只有一个DAC)。节点1的数字I/O(1~8位)为DAC提供数字输入。节点1 DIO的剩余6位以及节点2的所有14位都可以用作触发或数字控制。如图1所示,节点1的数字端口可能与组件分拣机进行交互,以控制分类装箱操作。在输入测试代码之后DAC将生相应输出信号,然后进行若干次测量,以避免噪声的出现,并对平均输出电流或平均输出电压进行记录。经过适当的建立时间后,节点1的SMU A将对IOUT1进行测量,节点1的SMU B将对IOUT2进行测量。数字源表的内置数字滤波器将自动对每个输出读数的5个测量结果进行平均。

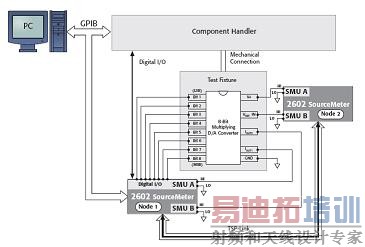

图1. 利用2602型数字源表对8位乘法数模转换器进行测试的设置


可以对以下几个线性参数进行评估:
最低有效位(LSB)的大小就是输入增加1时,输出变化的数量。



其中,FSR是转换器的满量程范围,n是位数(分辨率)。
偏移误差是当数字输入为零时额定偏移点与实际偏移点之间的差异。额定偏移是零,因此偏移只不过是当数字输入为零时测得的电流或电压输出。偏移误差对所有测量读数都带来相同误差,它以LSB单位或者满量程范围百分率表示。作为INL测量的一部分,偏移误差等于计算的截距值。
增益误差是当数字输入为满量程且偏移误差已被校正到零时,有关传输函数的额定增益值与实际增益值之间的差异。增益误差表示实际传输函数与理想传输函数斜率之间存在的差异,因此每一步进的误差百分比都是相同的,它以LSB单位或者满量程范围百分率表示。
积分非线性(INL)描述了DAC实际传输函数与理想直线之间的差值。对于DAC来说,这个差异要在每个阶跃进行测量。理想直线可以是实际传输函数的最佳配适直线,通过这种方式算得的误差最小;也可以是传输函数两个端点之间的连线。它以LSB单位或者满量程范围百分率表示。
利用下面的公式可以计算INL,单位为LSB:

其中,CODE是施加的数字输入,ICODE是对给定CODE的输出电流(或电压),SLOPE是基准直线的斜率,INTERCEPT是基准直线在Y轴的截距,计算出的INL以LSB为单位。如果使用最佳适配基准线,则通过线性回归来计算斜率和截距。如果使用基于端点的基准线,那么斜率的计算方法如同LSB(FSR = IMAXCODE
– IMINCODE),而且得到同样数值;在这种情况下,截距是当数字输入为零时,也就是CODE =0时,测得的转换器偏移电流(或电压)。
微分非线性(DNL)是实际阶跃高度与1LSB理想值之间的差异。因此,如果实际阶跃高度恰好是1LSB,那么DNL误差为零。DNL的目标值(≤1LSB)确保DAC的单调性。这意味着没有数据丢失,因为输出始终随着数字输入而变化;它随着数字输入的增加而增加,并随着数字输入的减少而减少。它以LSB单位或者满量程范围百分率表示。利用下面的公式可以计算DNL,单位为LSB:

其中,ICODE是对给定CODE的输出电流(或电压),ICODE-1是前一次代码输入时测得的电流(或电压)。
对于我们的DAC测试实例,偏移、增益误差以及INL与DNL将由测量完成后的输出确定。对于IOUT1,将利用最佳适配直线方法对INL进行估值,对于IOUT2,将利用端点直线方法进行估值。
