简易照度计DIY

录入：edatop.com 点击：

照度是受照平面上接受的光通量的面密度。照度计是用于测量被照面上的光照度的仪器。

跟动辄几千元的商用照度计相比，这个成本不足15元的简易照度计，其超值程度可想而知了。

这个玩具级的照度计作好以后，我都能想到怎么用，第一件事儿就是拿这个照度计，挨个房间的闯，看看每个房间的照度有什么不同。测过以后呢，不要停，因为关于住宅照明是有标准的。对比一下看看。

如果将这个照度计加以扩展，做一个照度记录仪，用来测量自己居室、或者植物温室等特定场所一年四季的光照情况，也是很不错的想法，这些科学数据可以用来进行更加深入的研究。

硬件原理图

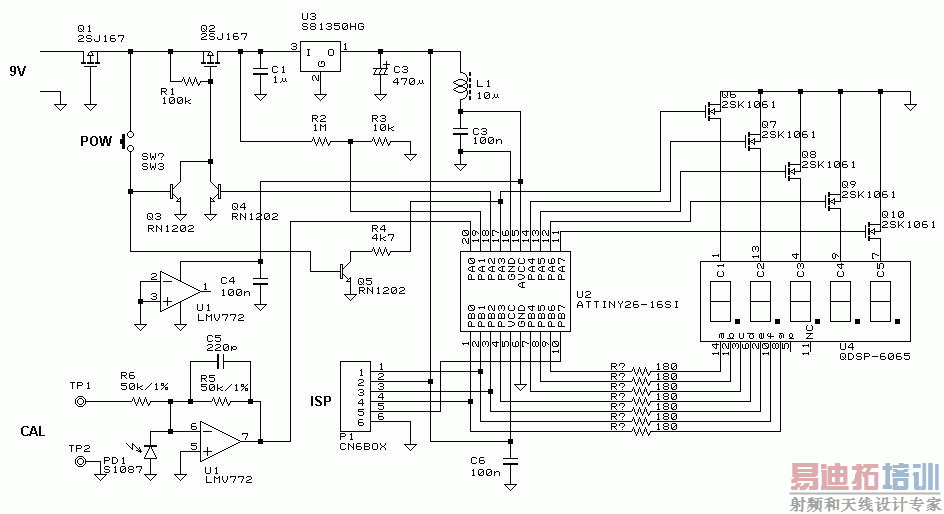

闲话少扯，先看看这个简易照度计的原理图。

其中，以U1 LMV772为核心器件的I-V转换电路将光电管S1087的电流信号转换成电压信号，送入U2 AtTiny26的内置ADC。R5决定了转换系数，为50mV/μA；C5用来增益修正，滤除高频信号。

原理图顶部的Q1用来防止电池接反，等效于常进的二极管；Q2、Q3、Q4组成电源开关电路，控制电源的通断。
