应用于教学方案的USB模块化仪器

研究人员一直在寻找能够应对科技发展挑战的测试仪器，以满足包括教育界在内的各行各业的需要。这里要考虑的不仅仅是教育界当前的基本需要，商业界的未来可持续发展也至关重要。虽然传统台式仪器引领了过去的几十年，但更多的教育界客户已开始接受兼具灵活性和可扩展性的模块化仪器，这些仪器能适应基础教学实验室，以及从事先进电气、电子、物理和机械工程研究实验室的需要。

满足教学实验室基本需要的USB模块化仪器

电子和电信行业在过去几年间发生了巨大的变化。持续的技术创新更加速了这样的变化，工程师们的研究成果不断挑战并突破技术壁垒。为实现最佳性能，所有电子及通讯设备在设计和制造过程中都必须经过严格的性能验证和测试。对致力于技术创新和改善人类生活的工程师来说，电子仪器，测量和测试知识，以及专业技能都是重要和必不可少的。

安捷伦科技为全世界的高等院校积极开发教学解决方案。安捷伦为年轻的工程师们提供电子仪器和测量及测试专业的相关技能，帮助他们踏上工程师生涯。USB 模块化仪器在教育部门的推广，能在从基础仪器到全面产品特性研究的教学中帮助学生掌握重要的基本概念。

对基本电气实验的经验涉及对仪器的熟悉程度。熟悉的仪器能帮助大学生理解电路运行和测量基本原理。理解有源滤波器工作原理就是一个这样的例子。滤波是最重要的信号处理方法之一。模拟滤波器用于连续信号，通常认为这属于分立元件。另一方面，有源滤波器使用着一个或多个有源器件，如晶体管或运算放大器。与无源滤波器相比，有源滤波器可以有高输入阻抗、低输出阻抗和几乎任意的增益。有源滤波器的设计比无源滤波器更容易。在设计一阶、二阶，甚至五阶滤波器时，示波器与函数发生器一起成为设计验证的良好工具。例如把 Agilent U2761A 20MHz模块化函数∕任意波形发生器设置为扫描时间 100ms，100Hz 至 100kHz（正弦波）扫描，触发源设置为内部。用 Agilent U2702A模块化200MHz数字示波器检查三阶有源滤波器的波形。通过已知电容和电阻值，就可根据相应的传递函数，把所测截止频率（fc）与 fc 的计算值相比较。通过整个实验过程，大学生将学会如何进行基本频率和电压测量，以及利用数字示波器的能力进行其它测量，如上升时间和信号统计。

虽然基本测量要求相同，但模块化仪器的能力已超出电气工程实验室的范围。通用实验室中的仪器可用于进行科学研究和监测材料化学。大学教师建立起互动的仪器系统，系统内部的反应会变得很复杂。这反过来又会阻碍精确测量和信号详细分析的任务。例如通常用示波器来了解系统中的低频噪音（通常为 100Hz或更低）状况。对于这项研究，重要的是监视信号的频域性能。Agilent U2701和U2702A 100MHz/200MHz示波器有两个通道，可提供高达1GSa/sec采样率，32Mpts 的深存储器能完成实时数据分析和毛刺检测。示波器 20种快的自动测量使其适合这些一般性的应用。此外，捆绑的安捷伦测量管理器（AMM）软件提供直观和类似台式仪器的图形用户界面，使学生和研究人员能控制示波器和运行更便捷的自动测试。该软件旨在帮助他们快速完成设备配置，数据记录和采集，而不需要开发软件程序。



图 1，Agilent U2701A 100MHz 示波器以用户友好和类似台式仪器的界面执行 FFT 分析 。这是 Agilent USB 模块化示波器的标志性屏幕 —— 提供无需编程的配置控制。

在物理学和微电子学实验室中，要向学生讲授各种分立元件，如 BJT 晶体管、二极管、小信号 JFET 和MOSFET晶体管，以及齐纳二极管的功能。学生通过这些基本元件测量所获得的基础知识，将使学生能进而学会如何设计、装配和使用基本电子电路。Agilent U2941A参数测试夹具是U2722A USB模块化源∕测量单元的补充，能使学生更多测试和掌握这些元件的特性。

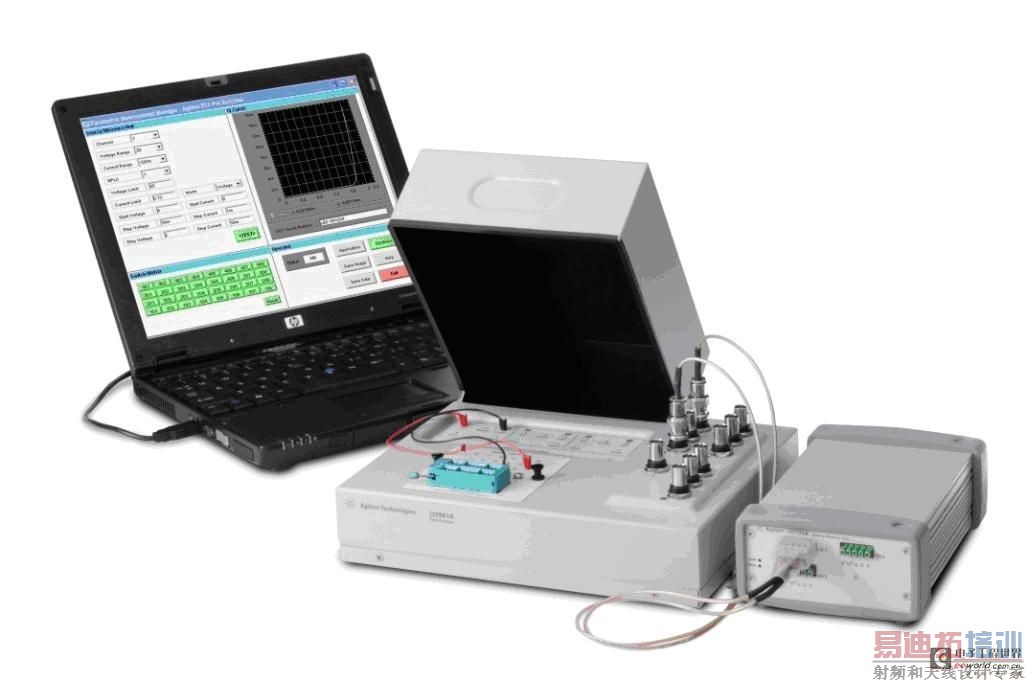

图 2，Agilent U2941A 参数测试夹具与 U2722A USB 模块化源∕测量单元一起测试基本分立元件

在控制实验室中，Agilent USB DAQ和VEE软件可用于实现组合的前馈和反馈控制。这种控制通常用于改善可测干扰存在时的控制系统性能。反馈控制的目的是跟踪参考，前馈控制的目的是在干扰能够影响过程变化前抑制干扰。前馈控制的长处在于它的预测特性，在干扰进入系统前先改变至系统的系统控制信号，从而抑制对系统的干扰。这是基于对干扰性质和系统本身的认识，从而通过采取精确行动消除逼近的不利影响。因此必须有实现前馈控制的干扰和系统模型。模型越精确，前馈控制对干扰的抑制就越有效。在工业界，实现前馈控制的好处在于干扰刚刚产生时，就能避免部分批次产品的经济损失，因为此时尚未有常规的反馈控制。工业中为得到最好效果，总是把前馈控制与反馈控制一起使用。

教育部门一个发展中的趋势是通过减小仪器的体积鼓励学生借出基础测量仪器。这样，高年级学生就可为他们的系统测量项目组合使用各种适宜的基础测量仪器。虽然传统台式仪器能进行精确的测量，但当学生要确保项目按计划进行时，却只能被禁锢在实验室中。这是对传统台式测试仪器的挑战。Agilent USB模块化仪器的便携性已引起教育工作者的极大兴趣，因为它能让学生方便地携带仪器离开实验室，在项目完成所需的任何地点工作。Agilent 是模块化仪器的主要制造商，它有 USB 形式模块化基础测量仪器的完整产品线。其它品种的模块化仪器包括数字万用表、函数发生器、源∕测量单元和开关矩阵。 [p]

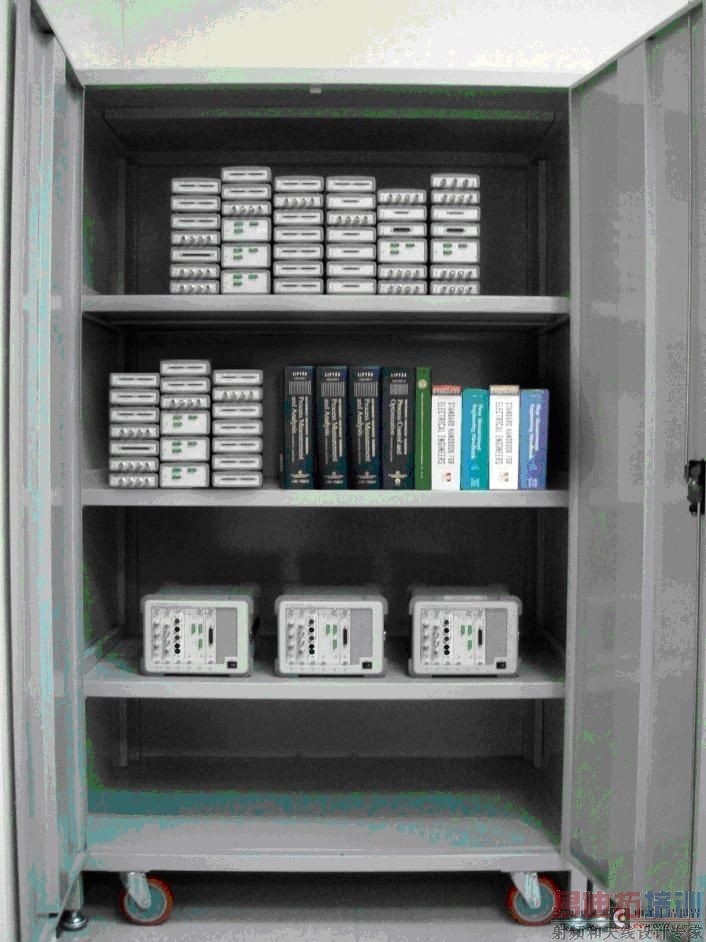

图 3，您能从 Agilent USB 模块化仪器“库”容易地选择符合项目要求的仪器

适合商业化的 USB 模块化仪器

高校教师也强调产品的商业化价值。由于可扩展性和灵活性带来的各种好处，PC基仪器的重要性为商界所公认。它的可持续性成为行将就业大学生获得工业领域实际经验的很好平台。例如在替代能源和减少对化石燃料依赖这些人们关注的领域，许多研究实验室正在寻找更高能效的引擎和使用替代能源的引擎。电动汽车就是这类研究成果的例子。在引擎和燃油技术开发中，引擎性能测试是非常重要的。有许多影响引擎性能的因素：基本引擎设计、燃油、润滑、压缩比、阀门定时、点火定时和温度。其中最关键的因素是引擎功率控制、油耗和排放，这是相对消耗空气量的摄入燃油量。它以空气∕燃油比表示，也就是使用的空气量除以燃烧的燃油量。通常较大的引擎由计算机控制的燃油喷射调节空气∕燃油比，而较小引擎仍使用化油器控制空气∕燃油比。精调引擎化油器需要仔细测量作为油门位置函数的扭矩、速度、温度和油耗。安捷伦的USB数据采集（DAQ）模块为引擎测试提供低价和灵活的解决方案。

为了在实验室测试引擎性能，通常把引擎耦合到拉力计，这可以是引擎拉力计（直接接到引擎输出轴）或底盘拉力计（接到驱动轮）。拉力计提供引擎负荷，能通过容易的控制测试宽范围的扭矩和速度。这对于表征给定负荷下的马达扭矩是非常重要的。常见的工业方法是测量作为输入电压函数的马达转速。马达带动“分度盘”旋转，并由反射型红外发射器 － 探测器检测。通过调整红外传感器位置得到与马达速度相关的方波输出。马达的电压和速度信号被读入数据采集装置。通过实践这一采集技术，使授课内容覆盖各种类型的测量、信号和测量技术，实验内容也使学生获得丰富的测量经验。这样保证了测量理论和实验经验，是所学知识和技术实际应用的完美结合。带 VEE 软件的Agilent U2350系列USB数据采集单元就是很好的例子，它使人们把注意力集中到基本电路与测量系统的连接，而由熟悉的程序实现自动化测量，通过容易的分析了解马达最大额定值，加速和减速曲线及其它相关测量。U2350系列USB数据采集装置提供每通道高达16bit 和500K的采样率，使其成为测量，甚至产生预定义波形的理想解决方案。 VEE 软件是功能强大的补充工具，它可以读取整个迹线或波形，而不限于单个数据点，并能通过编程执行实例分析。学生们可通过最少的学时，用数据采集系统的最新技术完成精确的测量。Agilent 已经开发了为高校教师提供帮助的大学机械实验室教学大纲，大纲强调商业实践和为研究增加更多价值。

让大学生了解工业产品开发过程也很重要。典型产品生命期包括设计和表征，量产，升级，或被更新一代产品替代。无论处于产品生命期哪一阶段，测试方法都保有如图4所示的一致性。随着半导体趋向于更小的集成芯片或具有更多功能和特性的 IC 封装，仪器管理变得至关重要，更低的功耗和敏感的测试要求呼唤更紧凑和能力更强的测试仪器。例如在大学研究实验室的硅纳米线晶体管表征中，测量包括保持两个电压恒定，然后通过扫描第三个电压得到性能特性集。这用于测试和验证晶体管的不同配置和实现。选择测试仪器时必须考虑功耗要求。由于硅纳米线晶体管在低功耗区工作，Agilent U2722A是能够满足电流、电压、测量分辨率和测量速度要求的理想解决方案。也必须注意U2722A的三通道输出能有效地提供表征能力。带有 AMM 的U2722A操作方便，Agilent 模块化仪器推动着开放体系结构，以及支持简化测试自动化的VEE、MATLAB、LabVIEW和Visual Studio。尤为重要的是通过 AMM 中的命令记录器和代码转换器特性，能容易地记录和转换所使用VEE、VB、C++ 和C＃的代码片段。

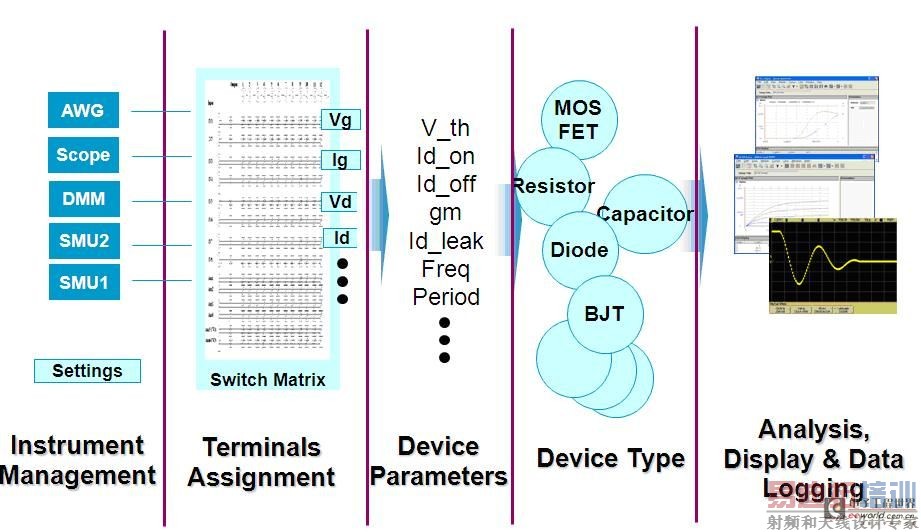

图 4，参数测试方法 —— 强调仪器管理，选择适合的设备，按被测器件确定要测试的参数，最后通过分析测试数据进行设计验证

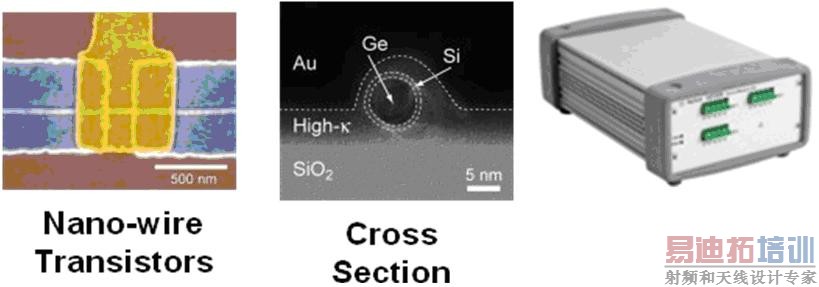

图 5，Agilent U2722A USB模块化源∕测量单元测试纳米线晶体管。这里示出器件的断面

半导体行业保括各种可用器件，包括分立元件（MOSFET，二极管，晶体管），逻辑电路（FPGA），存储器器件（EEPROM存储器，微处理器，DRAM），电源控制器（PWM控制器，直流到直流变换器），信号处理器（ADC，DAC，电压 - 频率变换器），定时处理器（振荡器，定时器，波形发生器）和信号调整器（放大器和比较器）。U2722A及其增强版 U2723A是适用于半导体参数测试的强大高价值工具，U2941A则是为高校教师提供故障分析补充的有效解决方案。测试夹具提供固定元件，从而便于进行分析和验证的模块。它的参数测量管理器（PMM）软件提供MOSFET、二极管、电阻器和 BJT 晶体管分析程序。这样，大学本科生就能开始利用不多的设计资源优化测试覆盖，从而能在未来真正的工业领域缩短产品开发时间和使产品更快进入市场。

结论

随着 Agilent 符合灵活配置、快速设置、物美价廉要求的 USB 基模块化仪器的推出，这些仪器迅速引起电子工业和高校师生的浓厚兴趣，他们要在富有挑战性的世界中通过具有附加价值的仪器赢得成本优势。USB 基模块化仪器家族能按变化的测量需要进行灵活的配置 —— 容易、快速、经济。它可配备基本教学实验室和研究实验室，承担从一般性应用到先进和深入的材料分析和物理分析的各种项目。Agilent USB模块化仪器家族包括示波器，函数发生器，数字万用表 （DMM），源∕测量单元，开关矩阵和数据采集器，它们有便于携带的外形结构，又有台式精密仪器般的测量能力。在研究实验室中，USB模块化仪器可自动执行各种表征。
