揭开测试测量的小秘密——每周一考 【第23周】

录入:edatop.com    点击:

每周一考问题已经进行到了23周,本周问题如下:工程师手头现有的示波器未必是最新最高端的,以各种串行信号的分析为例子,有没有这样的方案,只是将现有的示波器作为数据采集,而后处理则用软件来替代,这样的软件已经出现,就是N8900A虚拟示波器软件,在串行信号分析方面,以下哪种说法是正确的?可以是多选题:


题目23-1: 我有一台100MHz带宽4通道的示波器,存储深度为每通道5万个点,本身没有任何串行信号解码功能,结合N8900A虚拟示波器软件,它可以做什么?
A.汽车电子相关总线: CAN, LIN, FlexRay
B.嵌入式电路中常见总线: I2C,SPI,RS232/UART
C.以太网10GBase-KR(64b/66b)
D.高速串行总线USB2.0, USB3.0 , SAS/SATA, PCI-E,SVID等

题目23-2: 如果串行信号本身采取嵌入式时钟,示波器本身不支持硬件时钟恢复,N8900A可否完成串行信号的分析?
A.不可以,示波器必须支持硬件时钟恢复,才能用软件进行分析
B.可以,时钟恢复可以用软件来实现的,N8900A支持软件时钟恢复
C.只要示波器的带宽和存储深度满足要求,就可以
D.以上答案皆非


题目23-3: 对于时钟和高速串行信号,要结合N8900A虚拟示波器软件进行抖动分析,以下哪种说法是正确的?
A.可以进行直方图显示分析
B.可以显示抖动随时间的变化的变化
C.可以显示抖动的频谱,指出抖动产生的具体频率。
D.可以将垂直电压噪声转化为水平抖动来分析

本书由安捷伦电子测量仪器与方案方面的专家孙灯亮编 著。相信不少从事测试测量工作的工程师都曾在孙先生的新浪博客中,看到其连载的关于数字示波器的技术专栏,而今,这些广受欢迎的文章终于印刷成册了。喜欢 测试测量与孙灯亮的文章的童鞋们有福了,参与测试测量活动即有机会免费获取本书一册,数量有限(本书最新出炉,市面上也很少见)

--------------------------我是答案分界线----------------------------

题目23-1: 我有一台100MHz带宽4通道的示波器,存储深度为每通道5万个点,本身没有任何串行信号解码功能,结合N8900A虚拟示波器软件,它可以做什么?

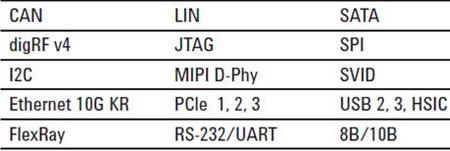

答案:A,B ; 无法对CD中提到的高速接口和总线进行解码, N8900A虚拟示波器软件虽然可以对下表中的串行信号解码,但一台100MHz带宽的示波器,其带宽太低,无法正确采集到高速信号。

题目23-2: 如果串行信号本身采取嵌入式时钟,示波器本身不支持硬件时钟恢复,N8900A可否完成串行信号的分析?
答案: B,C ; 对于需要先做时钟恢复才能进行分析的串行总线,对示波器硬件不仅有带宽的要求,而且对存储深度也有一定要求。


题目23-3: 对于时钟和高速串行信号,要结合N8900A虚拟示波器软件进行抖动分析,以下哪种说法是正确的?
答案: ABC, 将电压噪声转化为水平抖动分析,实时示波器中,只有Infiniium系列示波器的EZJIT Complete 可以完成,采样示波器也有这个功能,一般的抖动分析软件没有这个功能。
