揭开测试测量的小秘密——每周一考 【第19周】

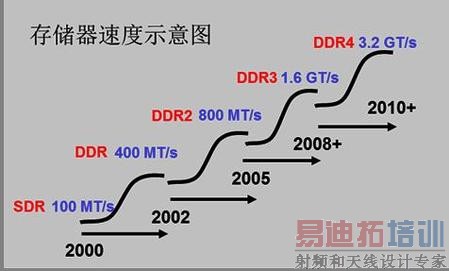

第19期问题是内存测试相关，存储器速度越来越快，

题19-1 以下关于所需示波器带宽的说法，哪种是不正确的？
A. JEDEC规范规定测量DDR所需的最小示波器带宽，需用户根据自己被测对象的最快信号沿或根据规范中的信号斜率与幅度信息来决定。
B. DDR 测试需600MHz~1GHz带宽、DDR2需要2GHz~4GHz带宽、DDR3需4GHz~8GHz
C. DDR4测试需要至少16GHz示波器带宽


题19-2 关于DDR内存读写分离的说法，哪种是不正确的？
A. DDR内存读写分离可以基于DQS,DQ波形的时序和幅度等信息，用InfiniiScan软件把读写分离开来。
B. DDR内存读写分离可以用混合信号示波器来实现，用时钟信号、行选、列选、读写、片选信号作为组合触发条件。
C. DDR内存读写分离，隔离出读眼图或写眼图，可以用另外一台逻辑分析仪来实现逻辑触发，将逻辑分析仪的触发输出接到示波器的外触发输入上。


题19-3 关于DDR物理层测试的说法，哪些是不正确的。
A. 安捷伦科技的示波器一致性测试软件是基于JEDEC标准测试，主要是针对时钟、DQS和DQ信号的参数测试。
B. 对于DDR3,DDR4,GDDR5等高速信号测试，如果设计到测试夹具，最要将该测试夹具自身的损耗去掉，可以用InfiniiSim或类似软件来实现。
C. 如果需增加目前软件或JEDEC中没有定义的测试项目，可结合 UDA(User defined application)软件的Add-in功能去实现。
D. DDR测试如果需要验证在高低温情况下，其性能是否正常，需使用特别的高低温探头，常规探头无法保证测试精度。
E. 为方便使用和测试，可以将探头前端的线换成长度较长的导线或电阻，即使对测量DDR3 1.6Gbps这样的信号测试也可以这样做。

--------------------------我是答案分界线-------------------------------

题19-1 以下关于所需示波器带宽的说法，哪种是不正确的？

答案：C

题19-2 关于DDR内存读写分离的说法，哪种是不正确的？

答案：C

题19-3 关于DDR物理层测试的说法，哪些是不正确的。

答案：E
