那些年，我曾“追”过的示波器

自从搞电子技术以来，我用过三台示波器，有幸的是这三台示波器属于三代类别示波器。相比老一代电子工程师，还是比较幸运的，我当时跟的老师到退休，在工作中只用过模拟示波器，据说，老师退休后，到另外一家公司发挥余热时，才用上数字示波器。

我用的第一台示波器，是一台模拟的，是日立100兆模拟示波器，应该在当时，也是相当牛叉。当时工作是搞通信设备·的工程技术，要经常出差维护设备，主要行李就是示波器。目前日常用的第三台式,是泰克DPO2012数字示波器，屏幕大小为180 mm，是宽屏TFT-LCD彩色显示器，1G带宽，（最下面图中下面那台），现在来说不是最先进的也不落后的示波器，还配有高压探头。

最有感情的，还是用的第二台示波器。型号是TDS210 型示波器，60MHz带宽，2通道均提供1Gs/s的采样率，包括自动测量，峰值检测，存储两个参考波形和五种仪器设置和自动设置，峰值检测和高取样速率等，并且中文界面，液晶显示器。

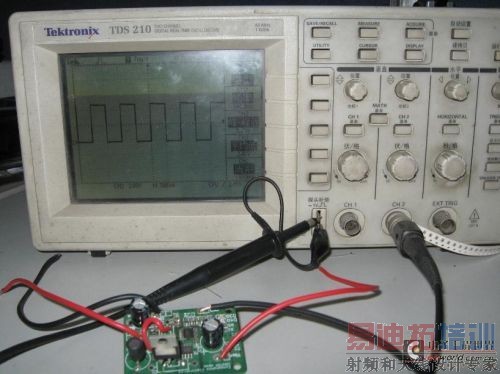

此图就是曾经的宝贝疙瘩示波器--泰克TDS210

当然，最让我喜欢和最爱的是，从前到后仅厚4.75英寸（12cm）,它重量轻（3.25 磅1.5kg），结构坚固，便于携带，对于我当时经常出差携带来说，是最大好处。因为它不是彩屏，我姑且把这台示波器，称为数字一代。这台示波器，工作上我很喜欢，也给我带来许多无谓的烦恼和悲喜。它虽然轻巧，但毕竟是在我们公司被列为贵重仪器。

那时候做通信工程的工作时，经常拎住示波器到全国各地的电信局机房工作，由于到电信机房都是后半夜才工作，休息时为剩下住宿费，就经常让示波器陪伴，住宿在电信局的空调机房。这也是我和这台示波器的感情深的原因哦，，，，

每每出差，照顾好这台示波器是我的头等大事。坐火车，有卧铺的时候，无论上中下铺，总把这台仪器放到床头，恐怕丢失。如果是硬座，那对我来说就是折磨，不敢放到行李架上，也不是怕丢，就怕其他人的行李挤压，唯恐挤坏示波器的液晶屏。
那就怀里抱着，把随身带的其他行李放到行李架上。要说，由于模拟示波器换了数字的了，但后来确实有点害怕出差了，因为照顾示波器比照顾一个幼儿还费心劳神。这种在车上的，劳神还不算。

最让我记忆犹新的一次现场测试信号，我爬到电信机房的近2米高的设备架子上，测量一个波形，要和下面的一个波形对比，事先要让一位同事，先采集下面的波形，然后，他把示波器高高递给我的时候，不小心，碰到了机架，因为示波器还开着电，顿时，示波器黑屏，我们还以为，电源线扯掉了，后来插拔电源线，屏幕上出来一行字“CH1、CH2采集板检测失败， 请联系厂家维修”我顿时，脸色冒汗，从高处窜下来，火速检查，，，经过几次重启，问题依然。

盘着脚坐到地上，一群人围住示波器仔细检查，自检菜单,依稀可见基线及各设置参数，调整各按钮设置显示随之改变，但加不上信号，始终只显示基线，而且测量前面板校准方波无输出，大概可以判断显示电路正常，自检“显示CH1、CH2采集板检测失败”，还是出现。后来，电信局的一位技术人员，过来，对着示波器啪啪，拍了2下，然后，开机，自检，通过，，神了，，一切正常。

后来请教一位仪器维修专家，诉说这次事故。分析的起因是，当时那位同事递给我示波器到时候，探头接地钩还挂着一个带电的芯片上，由于电信设备是负压，造成设备电压窜入示波器，导致示波器程序保护，后来的重启是示波器还没有进行保护释放，其实拍打的2次也纯属碰巧。

通过，那次事件，给了我们一次教训，使用示波器这些仪器测量一点要按正常测量方法进行，测量过程切忌不可贸然，测量过程一定要小心翼翼，后来，更加呵护这台示波器。这台示波器也从来再也没有出过任何事故。

最近这几年，工作性质不出差了，转入产品的研发工作，需要更高带宽和高速波形捕获速率测量，也就换了新一代的DPO示波器。但是这台TDS210，我也没上交仪表室，每日还陪伴我工作，有时有意用它测量一下，体验一下过去的情结。

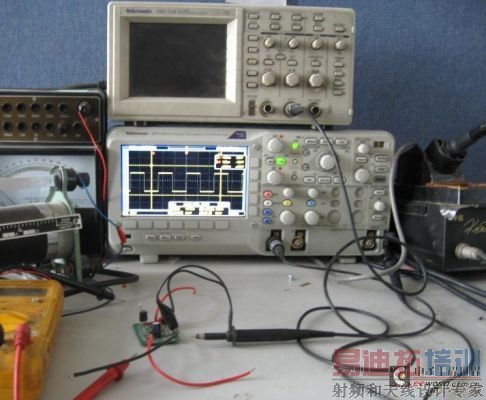

此图的上面是TDS210，下面的是我现在用的第三台DPO2012
