揭开测试测量的小秘密——每周一考 【第7周】

2、目前示波器能提供对哪些总线进行眼图模板测量？

3、同时进行CAN和LIN总线解码时，在一个窗口中交替显示和用两个窗口并列显示有什么优点？

----------------------------------我是答案分界线----------------------------------------

1、汽车电子中有哪些常见的串行总线有哪些？

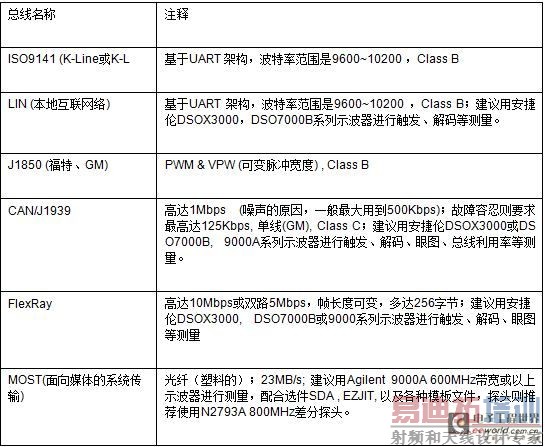

汽车电子包括多媒体子系统、显示子系统、自适应导航子系统、驾驶员信息子系统等，包括的串行信号总线也因子系统的不同而不同，总的来讲，国内汽车电子最常见的为CAN，LIN两种总线，高档汽车目前全球有两三家公司采用FlexRay 总线，汽车的娱乐系统中有使用MOST或IDB1394的串行总线。除这之外，在多媒体系统中，你还会看到I2C, SPI总线，显示系统中一般还有SPI总线。如果做一个系统的总结，可参见下表：

2、目前示波器能提供对哪些总线进行眼图模板测量？

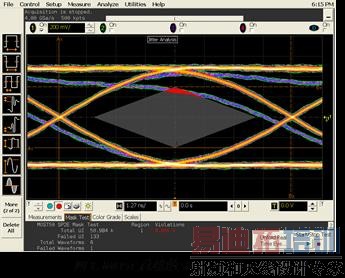

（答案由安捷伦杜吉伟提供）汽车电子中使用眼图测量可以简化对信号质量的评估，图1是MOST总线模板测试，规范要求捕获大于10万个UI, 可以将示波器设置成‘Stop-on-failure’，这样有助于查找随机和偶发故障。图2是FlexRay眼图模板测试、图3是CAN总线眼图模板测试。如欲了解详情，每一种总线的眼图模板测试都有对应的应用文章。

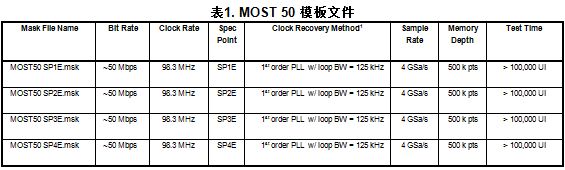

对MOST,安捷伦提供4种模板文件，如表1所示。

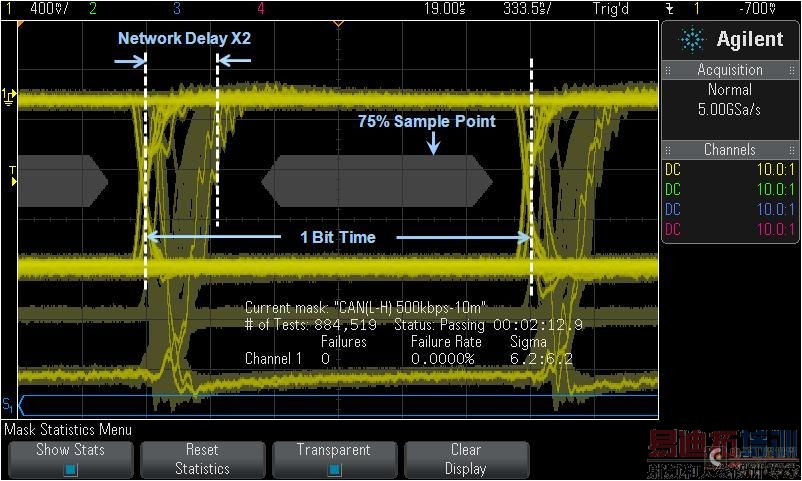

图3. CAN总线的眼图模板测试

3、同时进行CAN和LIN总线解码时，在一个窗口中交替显示和用两个窗口并列显示有什么优点？

DSOX3000系列示波器支持两种总线的同时解码和显示，9000系列示波器支持4种总线的同时解码和显示。DSOX3000 系列示波器在一个窗口中，可交替显示两种总线的解码，这样可以看到当一种总线某个操作结束后，直接切换到另一种总线完成某个或某些操作，过段时间再切换回来，时序关系明确易懂。
