吉时利对于OLED显示器的DC生产测试

有机发光二极管（OLED）显示器采用了一种新颖的平板技术。它以有机材料涂层构成一个p-n结，当注入的载流子复合时就会发光。在OLED显示器中，每个OLED形成一个像素，每个像素纵向横向排列形成一个矩阵。OLED可以是单色的（黑白色），而叠层的OLED可以产生多种颜色。一个典型的彩色OLED是由RGB（红、绿、兰）像素构成的。OLED可以分成有源（主动）矩阵和无源（被动）矩阵（两者兼用或只用其一）。与有源方式相比，图1中所示的无源方式比较简单且成本也较低，因而是小型显示器最常用的方法。

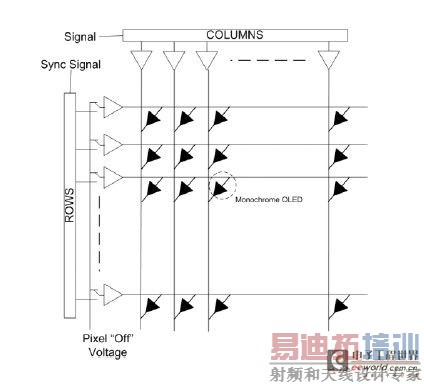

图1.无源OLED（PMOLED）显示器的结构图

有机发光二极管（OLED）显示器的电特性测试

在研发和生产阶段，显示器的电特性测试可以包括对每个显示像素的OLED I-V性能的测试、反偏漏电流的测试以及开路短路测试。OLED的I-V特性近似于二极管的I-V特性。但OLED还会呈现一些不同的特性，这是由于材料的无序性以及与高度规则的半导体相比所显示出的低得多的载流子迁移率。由此形成的空间电荷将产生无数的瞬态效应，其中的有些效应在时间上覆盖了好几个数量级。由扫描电压的方向和速度所产生的电流磁滞效应，也存在于OLED中。必须对这些效应进行正确的特征化和理解，才可将DC测试结果与显示器的品质相关联。
