1、在进行电源测试时候，有哪些方法可用来最大化示波器的动态范围？

（答案由安捷伦杜吉伟提供）可从有几个方面考虑优化示波器的动态范围，但同时也要考虑探头和电缆的选择或使用方法。

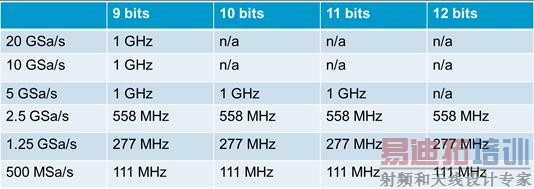

o用高分辨率采集方式提升测量精度，优点是提高了示波器的垂直分辨率，即使单次采集也可以使用该方法，这一点比平均方法要好，缺点是实际示波器的有效带宽会下降，但对电源测试，不需要示波器有过高的带宽，所以只要带宽不低于20MHz ,就是可以接受的。使用Agilent 9000系列示波器，在使用高分辨率方式时，可以直接设置所需要的垂直分辨率位数，下表给出在高分辨率方式下，9000系列示波器的采样率、垂直分辨率、有效带宽之间的关系。

o使用交流耦合，如果示波器本身支持交流耦合，可直接设置成交流耦合，如果示波器不支持交流耦合，可在被测对象引出测量点的位置自己焊接一个适当的耦合电容，将被测信号中的交流成份隔离掉。

o带宽限制：通常使用20MHz带宽限制，因此可以将示波器带宽限制设置成20MHz，也可用低带宽的探头来限制测量带宽； 有些厂家提供的芯片的指标并非在<=20MHz情况下给出，这个时候，建议使用示波器的任意带宽限制功能，比如数学功能中的低通滤波器，一般可以设置成任意值。安捷伦的3000X 系列示波器的高级数学选件支持该功能，9000A系列标配该功能。

2、在使用或选用探头的时候，注意哪些方面可以优化电源的测量精度？

（答案由安捷伦杜吉伟提供）

o在与被测对象的连接方面，如果可以单端测量，建议使用电缆或1:1的探头，这样做的好处是，您可以将示波器的垂直灵敏度达到最佳状态，最大化示波器的动态范围， 比如，您可以使用N2870A 1:1 35MHz或10070C 20MHz 1:1无源探头。

o有些应用场合，不允许将被测信号与示波器共地测量，这时推荐使用差分探头进行浮地测量，选择差分探头的时候，要尽量选择衰减比比较小的，如安捷伦2:1的N2750A系列差分探头，如果用5:1或10:1衰减比，测量精度会成倍下降。

o探头的地线要尽量短，或者和信号点构成的磁通面积要尽量小，比如可以将地线缠绕到探头体上，最好用很短的弹簧地。

3、开关电源测试中有一个项目PSRR(power supply rejection ratio),这是什么意思？怎么测？(这个题目答案不在上面的技术文章中)

（答案由安捷伦杜吉伟提供）

o电源抑制比，具体定义可参考维基百科等，基本上测量的时候需要一个信号源和一个示波器，但很多时候工程师因不容易找到两台仪器或怕麻烦就不测了。安捷伦DSOX3000A系列示波器内置了一台任意波形发生器，可产生任意信号作为电源的输入，用示波器其测量输出，从而自动给出PSRR值，而且是自动测量软件，无需用户自己计算。这才使得PSRR的测量变得可行和简单。而且目前，DSOX3000A的任意波形发生器选件是免费的。
