揭开测试测量的小秘密——每周一考 【第9周】

1、这个题目由网友flowerhuanghua 提出，测试电源纹波和噪声的时候，选择20MHZ的带宽是为了测试电源自身是否满足要求，对于电源这种低频信号而言，20MHZ带宽已经足够了。有一疑问：为什么不在示波器上选择全带宽 选择全带宽是怕受到高频信号的干扰，而无法测试出电源本身的问题 但是电源对于电路板而言很重要，如果高频信号也对此有大的干扰，那么电路板就不能正常工作，是不是也应当测试高频信号对电源的干扰？

2、在做电源噪声测试时候，如何自己做一根衰减比为1:1的 50欧阻抗的探头？

3、为什么用安捷伦1153A 探头测量电源噪声，比其它探头更准确？如果你不同意，也可以提出其它具体方案。

获奖者：flowerhuanghua专家点评：第一个问题自问自答的网友，分享宝贵经验，非常感谢。她对另两个问题也回答正确。

----------------------------------我是答案分界线---------------------------------

1、 这个题目由网友flowerhuanghua提出，测试电源纹波和噪声的时候，选择20MHZ的带宽是为了测试电源自身是否满足要求，对于电源这种低频信号而言，20MHZ带宽已经足够了。有一疑问：为什么不在示波器上选择全带宽 选择全带宽是怕受到高频信号的干扰，而无法测试出电源本身的问题 但是电源对于电路板而言很重要，如果高频信号也对此有大的干扰，那么电路板就不能正常工作，是不是也应当测试高频信号对电源的干扰？

(安捷伦李凯) 谢谢网友flowerhuanghua和ranen的回答。我们也希望更多的网友能积极参与，分享您的宝贵经验，大家共同成长。

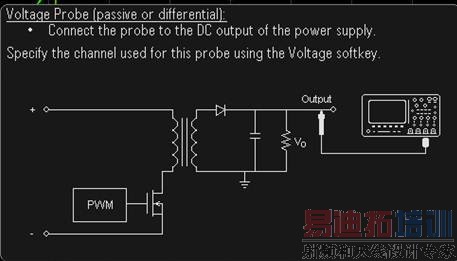

电源纹波测试，要打开交流耦合、开带宽限制、使用1:1探头等。下面的链接是以前写过的一个纹波噪声测量的方法供参考。http://bbs.ednchina.com/BLOG_ARTICLE_251235.HTM

2、在做电源噪声测试时候，如何自己做一根衰减比为1:1的 50欧阻抗的探头？

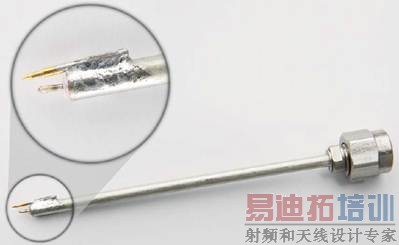

如果做一根探头，要求探头负载效应要尽可能小，一般的方式是用同轴电缆，同轴电缆的阻抗通常是50欧，如果是1.5V的电源，50欧的同轴电缆探接上去会有3mA的电流被吸引过来，一般是可以接受的，做法是把电缆一端剪断，剥开，在边上焊一带弹性的地(该附件可从www.mill-max.com购买)，如下图所示，另外一端，您可以使用一隔直电容同轴，连到示波器上，也可使用N5380A SMA差分探头前端，接到1168A/1169A探头上。

3、为什么用安捷伦1153A 探头测量电源噪声，比其它探头更准确？如果你不同意，也可以提出其它具体方案。

1153A差分探头自身的本底噪声仅为200uV RMS , 而且支持1:1衰减比，可以使用示波器最灵敏的垂直设置，同时其偏置设置范围很宽，达+/-18V，带宽是200MHz , 对很多电源噪声测试场合是足够的。 如果在实际使用中，因手边没有这样的探头或该探头与您的示波器不兼容，您可尽量采用1:1衰减比的无源探头、或衰减比较小的差分探头，如衰减比为2:1的安捷伦差分探头，也可考虑性能很好的有源单端探头，如N2795A(1GHz带宽)。
