激光二极管测试

通过LIV曲线可以得到激光器的几个重要性能特性，包括阈值电流以及在光输出明显增加时的精确注入电流值。这标志着激励发射或激光发射动作的开始。阈值电流随着温度的增加而增加。激光器的斜坡效率(ΔL/ΔI) 是信息的另一个重要组成部分。人们总是期望在注入电流少量增加时，激光器的光输出能够大幅增加。遗憾的是，光输出随着温度而下降，因此，斜坡效率在较高温度也出现下降。这使得对于非连续波模式下的二极管激光器进行测试时，热量控制成为必须。确保激光器输出为线性且无扭结，是LIV测试的另一个重要目的。扭结是在LI曲线斜率中出现的小型陡凸和不连续变化。制造商根据LI曲线线性和无扭结来确定激光器最大输出功率额定值。

重要的是，在生产阶段初期，在添加有源制冷装置之前，就要得到激光二极管的LIV特性曲线。通过对LIV进行脉冲而非连续波扫描，可以消除激光器芯片的自热。从图1可以看出，测量得到的光电流下降，因此，在连续波模式（无有源制冷）下的光功率比脉冲模式下的光功率要低，特别是在驱动电流较高时更是如此。

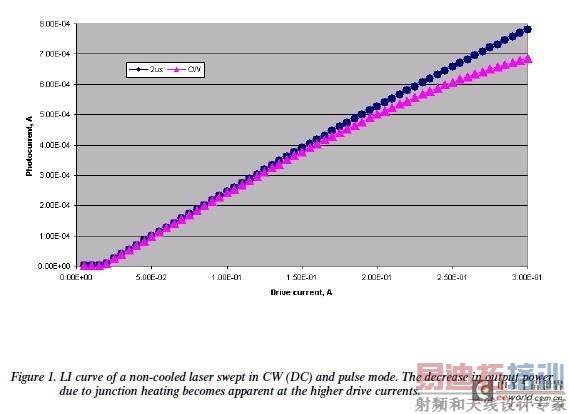

图1 以连续波（直流）和脉冲模式扫描的非制冷激光器LI曲线。由于结自热导致输出功率下降，在较高驱动电流时更加明显。

即使在光电探测器没有校准或者只能测量部分光功率时，也可以探测阈值电流值和扭结的出现。不过，激光器的斜坡效率以及最大无扭结功率输出确实要求对探测器进行校准，并要求探测器必须将发出的所有辐射都计算在内。
