深入了解2400系列低压数字源表产品线

录入:edatop.com    点击:
想深入了解吉时利2400系列低压数字源表产品线,可以从电压准确度、附加的源规范、电流准确度、接触检查规范等角度对个别型号进行对比分析来看。下面和大家一起分享:

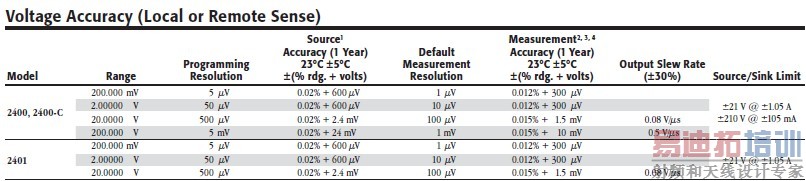

电压准确度(本地或远端感测)
温度系数(0°C~18°C & 28°C~50°C):±(0.15×规定的准确度)/°C。
稳压:线路调整率:量程的0.01%。负载调整率:量程的0.01%+100μV。
过压保护:用户可选值,5%容限。工厂缺省=none。
电流极限:双极性电流极限(容限)设为一个值。量程的0.1%(最小值)。
过冲:典型值<0.1%(全量程台阶,阻性负载,10mA量程)。
注解
1仅2400[1]、2410:当连续输出电流低于105mA时指标有效。当连续工作在105mA以上超过1分钟时,准确度降低10%/35mA@高于105mA。
2速度=标准(1 PLC)。对于0.1 PLC,增加0.005%量程补偿指标,除了200mV、1A、10A量程增加0.05%。对于0.01 PLC,增加0.05%量程补偿指标,除了200mV、1A、10A量程增加0.5%。
3准确度适于2线或4线模式,当正确调零时。
4在脉冲模式,限于0.1 PLC测量。
附加的源规范(适于所有型号)
瞬态响应时间:负载出现阶跃变化后,输出恢复至规定值的最短时间为30μs。
命令处理时间:接收到:SOURce:VOLTage|CURRent 命令后,输出端开始变化所需的最长时间。自动量程开:10ms。自动量程关:7ms。
输出建立时间:命令处理完后,达到最终值0.1%的所需时间。100μs(典型值)。阻性负载。10μA~100mA范围。
直流浮地电压:输出端相对于机壳地可以浮至±250VDC(2440型为±40VDC)。
远端感测:每负载线压降达1V。
准确度容限:在基本规范上增加0.3%的量程和±002%的读数。
过温保护:如果内部感测的温度过高即将装置设为待机模式。
量程改变过冲:过冲至全阻性100kΩ负载,10Hz~1MHz带宽,相邻量程:100mV(典型值),除了20V/200V(20V/60V,对于2420),20V/100V对于2425和2430,量程边界,和2440。
最小容许值:量程的0.1%。
电流准确度(本地或远端感测)
温度系数(0°C~18°C & 28°C~50°C):±(0.15×规定的准确度)/°C。
稳流:线路调整率:量程的0.01%。负载调整率:量程的0.01%(除了2440,5A量程的0.05%)+100pA。
电压极限:双极性电压极限(容限)设为一个值。量程的0.1%(最小值)。
过冲:<0.1%典型值(1mA步长,RL=10kΩ,20V量程,适于2400、2410、2420、2425、2430),(10V量程,适于2440)。
接触检查规范(要求-C版本)(不适于2401)
速度:350μs,用于验证和通知。
注解
1仅2400、2401、2410:当连续输出电流低于105mA时指标有效。当连续工作在105mA以上超过1分钟时,准确度降低10%/35mA@高于105mA。
2全面运转(1A)任意负载至30°C(50°C,对于2420和2440)。30°C以上(50°C,对于2420和2440)的环境温度,降低35mA/°C并按比例分配35mA/Ω负载。4线模式。对于电流阱工作在1A、3A或5A量程,最大连续功率限于约1/2额定功率或以下,这取决于电流,高达30°C环境温度。请参见用户手册中的功率公式计算在具体条件下允许的占空比。
3对于阱模式,1μA~100mA量程,准确度是:
2400、2401:±(0.15%+偏移量*4)。2410、2420、2425、2430[2]、2440:±(0.5%+偏移量*3)。
对于1A量程,准确度是:
2400、2401:±(1.5%+偏移量*8)。2410[3]、2420[4]、2425[5]、2430、2440[6]:±(1.5%+偏移量*3)。
4速度=标准(1 PLC)。对于0.1 PLC,增加0.005%量程补偿指标,除了200mV、1A、10A量程增加0.05%。对于0.01 PLC,增加0.05%量程补偿指标,除了200mV、1A、10A量程增加0.5%。
5准确度适于2线或4线模式,当正确调零时。
6在脉冲模式下,限于0.1 PLC测量。
