浅谈示波器

对于学电类专业的大学生，我相信万用表是在熟悉不过了，在者随着学习的深入，示波器就进入了大家的视野。示波器以其把摸不到看不见的电信号转化成看得见的图像闻名。跟万用表一样，都有模拟和数字之分。这也是随着技术的发展以其强大需求产生的。在这里，我不想大谈特谈模拟和数字两种示波器那种适合我们。只能说两种都有特点。

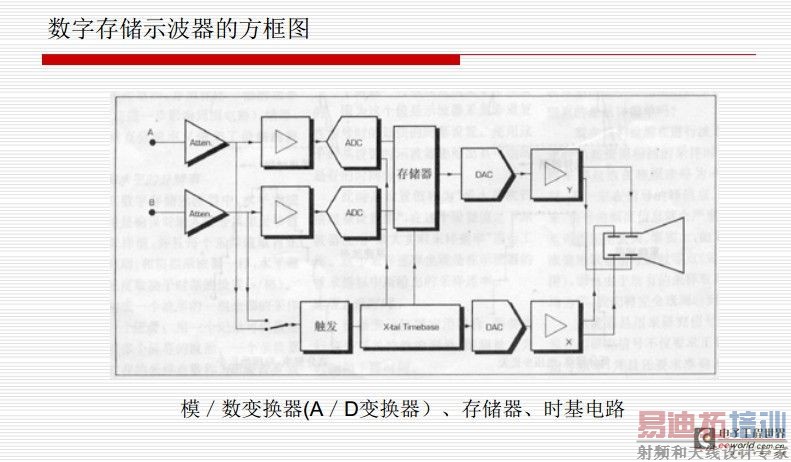

介绍示波器的使用之前，也请允许我模仿一般教学过程来讲讲示波器的结构和原理。以下是示波器的结构图，通过结构我们来分析示波器的原理。

从图中可以看出，这是两通道的示波器，两通道的概念就是可以同时采集两个信号。至于好处就自己想去了。示波器最重要的部分估计就是ADC了。ADC的作用就是对于采集到的模拟信号转化成数字信号。这里要介绍的一个概念就是采样速率，这个取决于所选ADC的性能。采样速率决定采样的时间间隔。为了捕获波形，就要求ADC的采样速率要大于输入波形的频率。中间有个存储器，这个就是存储所转化过来的数字信号，转化的点越多，所还原的波形越准确。至于下方有个时基电路，这个就是对输入信号的采集和储存提供时钟。最后就是将这些数字信号通过DAC转化为要显示的波形。最后还要介绍的一个概念就是带宽。所谓的带宽就是说你所能使用该示波器测量的信号的频率范围。带宽是示波器很重要的一个性能指标。

现在我来介绍常用示波器的基本操作。对于我们。一般使用示波器就好像有点大材小用，嘿嘿，咱不管那个，它确实很实用。在电路测试中，我们可以通过示波器观察不同信号幅度随时间变化的波形曲线，同时可以示波器上的功能按键来显示该波形的频率，幅值，相位差等等。其实一般情况，我们只要将探头的两根线连接到电路中就可以出来图像。如果出不来理想的图形，我们可以调节垂直和水平来上下和左右移动。通过调节另外一个旋钮来调节时间间隔。这样一来，图像就以一个非常人性化出现在我们视野中。如果中间出现一点意外以致图像出不来，我们可以通过示波器的AUTO按钮来重新测量，对于想要读取波形相关的参数，可以通过按钮MEARSUE来实现。在屏幕中，我们同样可以移动光标来获取相关参数。对于上述的操作的掌握，就可以对示波器基本操作了。对于其他示波器高端的使用和测量技巧，我们可以在遇到相关项目时在学习也不迟。这里讲一下几个比较好用的功能，现在一般的示波器一般都带有FFT功能和USB储存功能。这两个功能非常的实用。

最后的话，我就对示波器补充一些知识。就好像如何判断示波器可以使用不，我们可以通过一个通道的探头连接示波器上面的探针，如果显示方波的话则说明示波器工作正常。这算一个常识吧。对于初学示波器的人来说，探头显得不那么重要，但是随着使用示波器的深入，我相信会发现探头的重要性。探头是作用就是把测量信号从测量点转到示波器，这小小的一个步骤看起来简单，实现起来却是比较困难的，既要保证探头的使用对测量电路没有影响，又要保证探头对信号的完整性，就是信号里面一个术语—不失真。可能刚接触测量工具的人对上面不是很了解。相信大家都使用过电流表和电压表，电压表内阻要求尽可能大而电流表则要求内阻要尽可能的小，道理是一样的。探头的种类有很多，有源的、无源的，电压的、电流的、光的。这里我就不一一介绍具体的作用。这里阐述探头只是为了让大家引起探头的重要性。而本文是针对示波器使用的入门者，过于深度内容反倒对学习引起却步。况且本人对示波器好多东西也是似懂非懂，期待牛人的力作，也能把我水平往上拔一拔。
