I2C电平转换电路调试测试记录

录入:edatop.com    点击:

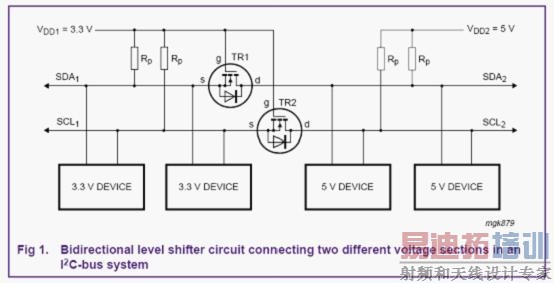

电路参考来自于飞利浦的一篇设计指导文档,关键图片如下

本次调试测试的硬件系统信息如下:

CPU部分I2C接口1.8V,地磁传感器I2C接口为2.9V

电路中的MOS管使用

ONSEMI的双N-MOS管NTJD4401NT1G和

ROHM的双N-MOS管UM6K1NTN

同一块电路板测试波形见下图

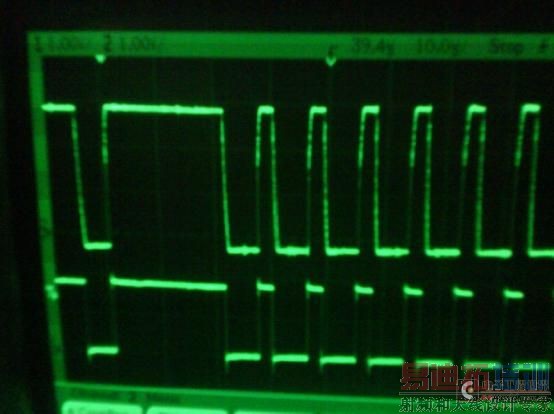

使用ONSEMI的NTJD4401NT1G,SDA信号波形(地磁侧和CPU侧)

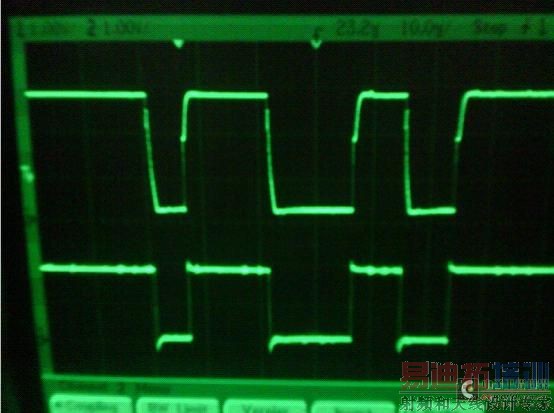

SCK信号(CPU侧和地磁侧)

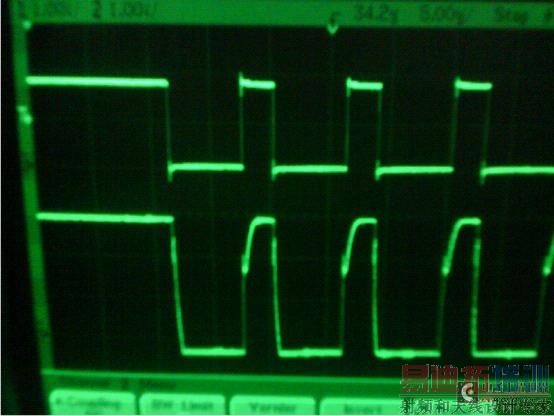

使用ROHM的UM6K1NTN,SDA信号(地磁侧和CPU侧)

使用ROHM的UM6K1NTN,SCK信号(地磁侧和CPU侧) [p]

分析:

两个不同的管子,读器件ID都正常,说明I2C通信已经没有什么问题,但是SDA波形差异较大,ROHM的已经严重变形,存在不确定性,实际测试中也有发现地磁有时工作不正常。

分析第3张波形图,地磁传感器侧的SDA是有接近0V输出的,

根据I2C协议,正常工作的话,SDA的最后一位,也就是第9位的应答信号是有slave设备响应的,就是说slave侧可以把SDA拉低,只是CPU那侧不能将SDA拉低。猜测可能是CPU部分的I2C_SDA脚驱动电流限制,导致CPU侧的电平拉不下来,更改slave侧SDA的上拉电阻,从2.2K改成10k,波形正常(图片省略);查看CPU规格书,默认I2C驱动能力1mA,至于SCK正常,确认是软件在其它部分有所设置;

而ONSEMI管子正常,应该是Rds(on)比ROHM的小很多导致,这可以从它们的规格书中查到

更改措施:

1.软件修改CPUI2C驱动电流,从1mA改为4mA;

2.修改slave侧的上拉电阻,改动比较有限,因为上拉电阻可能会影响正常通信;

采取方案一进行试验

2010-9-25

采取上面提到的方案一,跟踪软件修改驱动电流进行试验

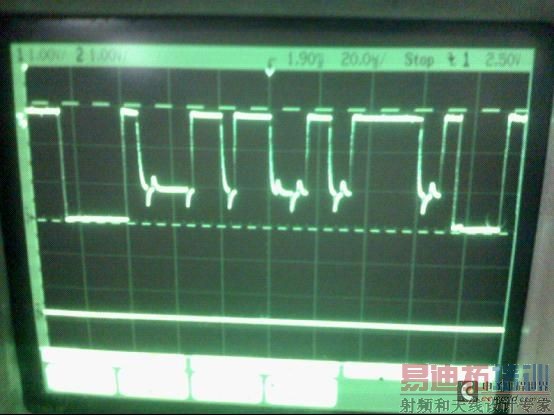

使用默认的1mA,ROHM的UM6K1NTN,SDA波形如下:

修改驱动电流为4mA后,SDA波形:

到此,可以看出I2C调试时,关于驱动电流,软硬件上面都要仔细确认。
