吉时利2510型自动调谐温度控制源表有哪些测试系统配置

录入:edatop.com    点击:
在这篇文章里会讲2510型自动调谐温度控制源表进行测试系统配置时,对于正负输出引线、远程激活时对端口及附件的要求。

正、负输出引线连接的交换

2510型自动调谐温度控制源表假设正向电流为待测器件加热。许多激光二极管热电制冷器应用都假设正向电流为待测器件制冷;因此,对于利用正向电流为待测器件制冷的应用,要交换正、负输出引线连接(如图1所示)。这种交换对2510型自动调谐温度控制源表或温度控制性能没有不利影响。

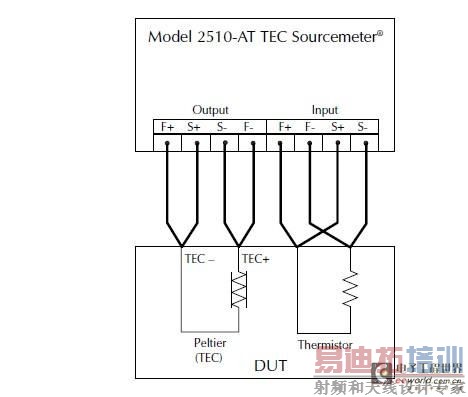

图1 待测器件(温度控制)与2510-AT型自动调谐温度控制源表的连接(图示为4-线传感器)。

为了实现最佳精度,使用电热调节器或RTD时,输出需要4线模式,建议输入(温度传感器)也采用4线模式。对于输入连接,在固态传感器(如AD590、LM335)时,一般采用2线模式(没有传感器连接)。

远程激活时对端口及附件的要求

自动调谐特性只能通过GPIB或RS-232端口进行远程激活,因此,需要一台计算机和适当的附件(线缆或GPIB卡及线缆)等。
