2401数字源表与吉时利其它数字源表的共性

录入:edatop.com    点击:
触发链路接口

所有数字源表都包含吉时利独有的触发链路接口,以实现与吉时利许多其它仪器的高速、无缝通信。例如,使用触发链路接口连接数字源表与7000系列开关系统实现完整的多点测试方案。通过触发链路,7000系列开关系统能独立于计算机和GPIB在高速测试序列期间用数字源表进行控制。

自动化实现高速测试

数字源表能提高生产测试的效率。数字源输出电压或电流并同时完成测量,无需修改连接。它适于不间断生产环境的可靠工作。为了满足生产应用所需的吞吐率要求,数字源表能提供许多内置功能以执行复杂的测试序列无需速度较慢的计算机控制或GPIB通信。

标准和定制扫描

使用自动化钩子技术的扫描方案极大提高了测试速度。提供的三种基本扫描波形可以设置为单事件或连续工作。它们非常适于I/V、I/R、V/I和V/R特性分析。

•线性阶梯扫描:以等线性台阶从起始电平移至终止电平

•对数阶梯扫描:以对数比例用每十个作为指定数量的台阶进行扫描

•定制扫描:通过指定测量点的数量和每个点的源电平构建特殊扫描

•高达1700读数/秒@4位半精度至GPIB总线

•5000个5位半读数可以保存在非易失缓存中

Start=开始

Stop=结束

Bias=偏压

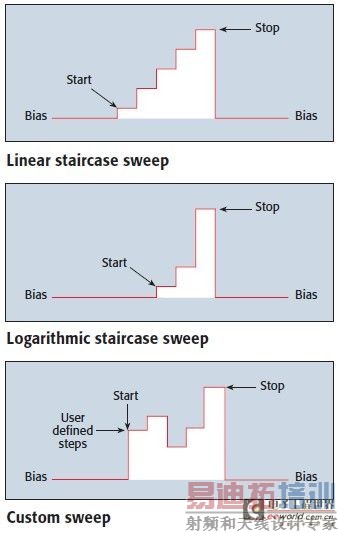

线性阶梯扫描

对数阶梯扫描

User defined steps=用户定义的台阶

定制扫描

Test=测试

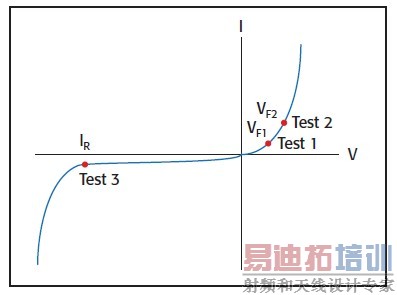

测试序列举例

测试

通过/失败测试

如果测试通过

如果测试失败

测试1

在100mA检查VF1的通过/失败极限

转到测试2

1将器件扔进垃圾箱

2发送数据至计算机的同时机械手放置新器件

3返回测试1

测试2

检查VF2在1A条件下的通过/失败极限

转到测试3

测试3

检查在-500V条件下的漏电流并测试通过/失败极限

1将器件放至良品箱

2发送读数至计算机的同时机械手放置新器件

3返回测试1

I-V特性分析

类似于所有2400系列数字源表,2401数字源表能实现4象限操作。工作在第1和第3象限时,2401用作源为负载输出功率。工作在第2和第4象限时,2401数字源表用作负载消耗能量。电压、电流和电阻可以在源或阱工作时进行测量。

Duty cycle limited=占空比极限

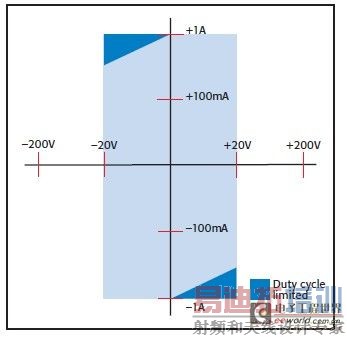

2401的4象限工作

内建测试定序仪(源内存清单)

由于您可以在无需PC干预的情况下建立和执行多达100种不同的测试,所以源内存清单提供更快捷、更方便的测试。

•存储多达100项仪器配置,每一项均包括源设置、测量设置、通过/失败标准等

•通过/失败极限测试速度达500μs/点

•板上比较器消除了发送数据到计算机进行分析产生的延迟

•内建、用户定义的数学函数用于计算衍生参数
