如何用示波器测量晶振是否起振的方法

　　1、电源，地都没有问题

　　2、用示波器测晶振是否起振，发现了一个奇怪的问题，XOUT端的24MHz类正弦波出现，而XIN就是没有？是何缘故，没有找出来原因。

　　于是就不得换了颗主芯片，QFP128以前不会，现在拆装起来已经很轻松了，感谢小王同事的指导（小得意一把，要知道以前最普通的贴片我都不敢装）。

　　但是换过芯片后，虽然可以烧写程序了，但是我又量了一下晶振，还是XIN没有，XOUT有。可以确认芯片已正常工作了，为什么量不出晶振起振呢？电路无误，只能检查示波器是否有问题。

　　用探头在示波器上做自校正，5V　1KHz方波正常。那问题出在哪儿呢？难道不能量晶振？不可能，我以前都是量过的。

　　发现探头用的X1档，我试着换了X10档，突然发现有了，起振波形有了。奇怪了，为什么X1时，XIN没有，而X10时有呢？

　　从探头看起，我从泰克的网页上查到，原来是与探头的电容有关。

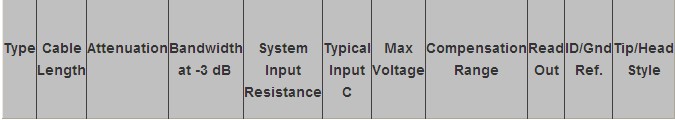

　　示波器探头的特征参数有：

　　对应：

　　P2200　x　　10X/1X　　200MHz/6MHz 10MO/1MO 16pF/95pF 300V/150V

　　这里Typical input C很重要，1X时为95pF,这样的电容大小影响了晶振的起振，晶振的匹配电容为30pF，所以XIN测不出来波形是正常的，不会影响芯片工作。如果要测量是否起振，应用电容较小的探头，如选择10X这档。当然晶振本身产品的质量也很关键（欲想了解晶振供应信息请点击：http://www.dzsc.com/product/infomation/947430/201336102819421.html）

　　同样，由上面分析可知，从准确度上讲，严格地讲，示波器测出来的波形都是有失真的，不是实际值。当然对于晶振来说，不管是否加电容，以及加多大电容，影响的是波形的形状质量，不会影响频率大小的。所以系统会正常工作。
