简单双通道示波器的竖直幅值分度调节处理功能块

录入:edatop.com    点击:
  图所示为竖直幅值分度调节功能块的程序框图。同样,在程序功能的处理过程中,将数值旋钮选择的幅值分度数值作为程序块中的case_switch选择条件,根据不同的选择条件,case_switch选择功能块用不同的数据捆绑成簇,作为波形图属性引用节点的竖直分度范围属性的设定值。捆绑成簇的几个数据代表的意义分别为:第一路信号的竖直分度的最小值利最大值、第二路信号的竖直分度最小值和最大值。


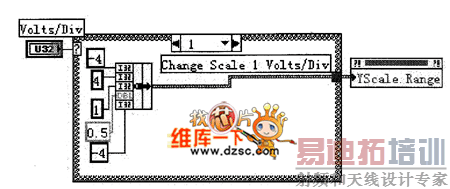

图 竖直幅值分度调节处理块的程序框图
