简单双通道示波器VI控件的通道面板（CHANNEL）的创建
录入：edatop.com 点击：
通道面板上添加“垂直滑动杆”控件，选择顺序为：“控件→经典→经典数值→垂直滑动杆”，如图1所示。改变滑块的大小和滑动杆的宽度，使之外观比较适合于显示。下面对滑动杆控件进行设置。

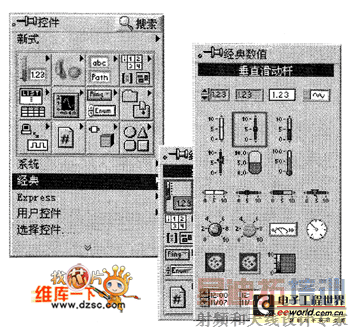

图1 垂直滑动杆控件的选择顺序
通道选择开关的设置。在添加的“垂直滑动杆控件”上单击右键，在弹出的快捷菜单中选择“属性”，修改属性对话框中的属性选项卡。在“外观”选项卡中，选择“填充样式”为“无填充”，其他属性设置如图2所示。“数据范围”、“标尺”和“格式与精度”选项卡中，所设定的属性与“定位”中的旋钮控件相应的设置相同。“文本标签”选项卡中，勾选“有序值”复选框，并按照前面介绍的添加方法，添加有序值，分别为“A＆B”、“B”和“A”。这3项分别表示，示波器同时显示两路通道的信号、只显示通道B中的信号和只显示通道A中的信号。设置完毕后的通道选择面板如图3所示。
图2 通道选择滑动杆外观属性的设置
图3 设置完毕后的通道选择面板
